一. 概述

雷害是影响电网运行安全主要因素之一，因雷击导致的配电线路跳闸故障在总配网故障中所占的比例超过 60%。一旦受到雷击损坏，会直接影响到电网的安全可靠运行，且造成不可预料的严重后果。同时由于避雷器数量大、分布广，带来了巨大的日常运维、停电检修、故障处理的人力和经济压力，为此我公司特开发出电力系统变电站高压避雷器物联网监测系统，应用于配电、输电、变电避雷器的工况监测。

本监测系统通过对电力系统变电站高压避雷器的雷电流全参数、全电流、三次谐波电流、陡度、冲击能量Qrs、冲击次数等全面监测，并拥有智能GPS雷击定位，方便快速定位雷击位置，且能克服温湿度、污秽等因素的干扰影响，可有效准确的监测避雷器的运行工况状态。

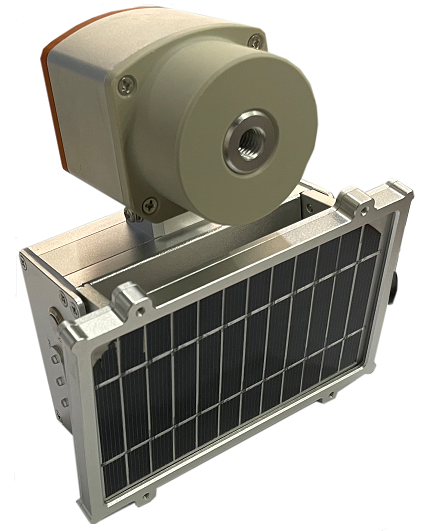

产品图片

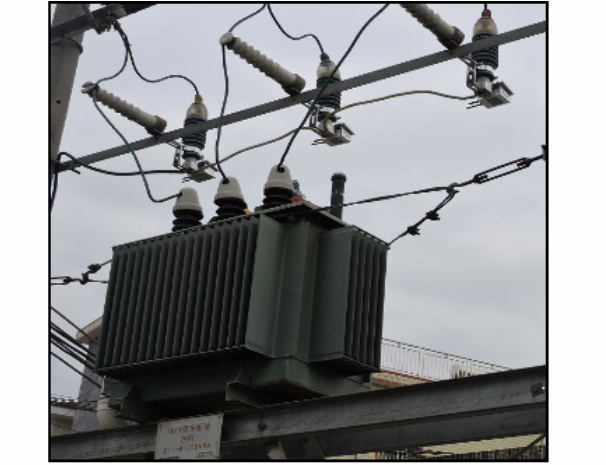

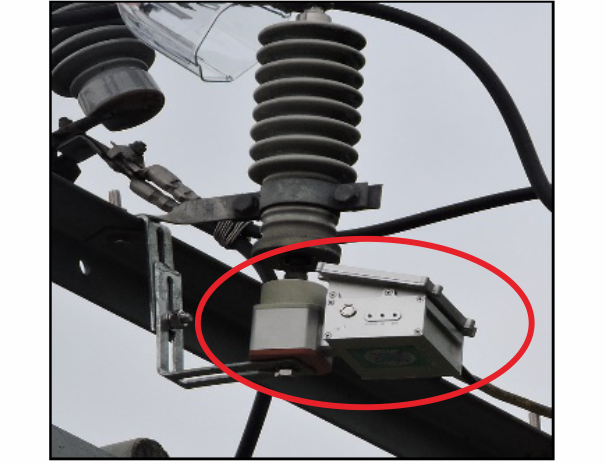

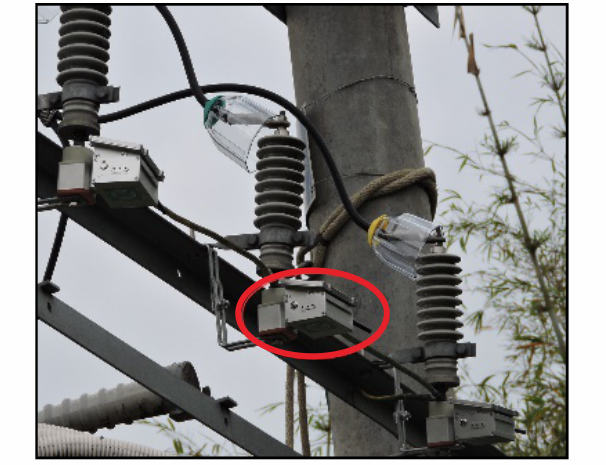

    产品实用图片

 二.产品特点

1. 雷电检测：对雷电流全参数的检测：波峰、极性、发生时间、时长、陡度、冲击能量Qrs、波头、半峰值时间等参数进行实时监测。

2. 漏流监测：对避雷器全电流，三次谐波电流进行实时监测

3. 冲击监测：

(1) 可准确识别雷电冲击和电网冲击，防止多重雷重复计数；

(2) 不同类型电网波动冲击的计数能力（冲击发生时间、冲击时长、电流峰值）

4. 状态监测：根据雷电流检测、漏电流检测、冲击检测等功能组合，通过多参数判据，对避雷器

的工况进行有效预测和判断。　　　　

5. 自身诊断：

(1) 安装前的电量充足与否的自我检测

(2) 使用中电量高低的自身检测，并上传至云平台

(3) 产品自身状态正常与否的心跳包检测

6. 自动校时：各个单元的时间校正。

7. 自动复位：断电不丢失数据，可自复位。

8. 故障定位：具有GPS定位功能，安装后可自动定位，准确判断故障位置（可选配）。

9. 智能双工：可远程对各单元中阈值、预警值、报警值、通讯次数等参数进行设置。

10. 便于安装：装前环境自监测，确保产品使用；旋接避雷器底端即可；体积轻巧。

11. 无源无线：无需电源，具有电量预警、充电监测，具有NB、4G、LORA多种无线通讯方式。

三.雷电智能监测系统的技术指标

1、设计依据

(1) T/CAS 418—2020 《线路用避雷器在线监测装置》

(2) GB/T 11032 《交流无间隙金属氧化物避雷器》

2、工作环境

3、监测参数

4、供电电源

6V 1.5W太阳能供电，电池2000maH，在无光照情况下可支撑连续供电60天，太阳能电池板使用寿命不小于8年

5、通讯参数

四. 电力系统变电站高压避雷器物联网监测系统

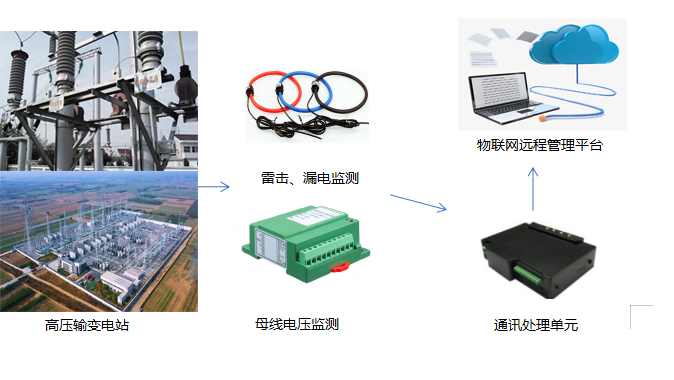

1.系统框图

2.系统用途

(1) 避雷器状态检测：正常、劣化、损坏。

(2) 雷电参数监测：雷电流与电压的峰值、时间、波形、能量、极性、次数。

(3) 母线电压监测：采集PT单元母线电压、计算母线谐波。

(4) 漏电流监测：漏电流、阻性电流监测，并计算避雷器漏电流谐波。

(5) 远程管理：数据显示分析、 设备报警、远程设置、软件更新。

(6) 避雷器在线监测预警：设备劣化警示、设备维护报警。

(7) 应用方向：电力系统变电站高压避雷器等

五. 物联网平台功能介绍——电力系统变电站高压避雷器在线监测平台

1、监控大屏

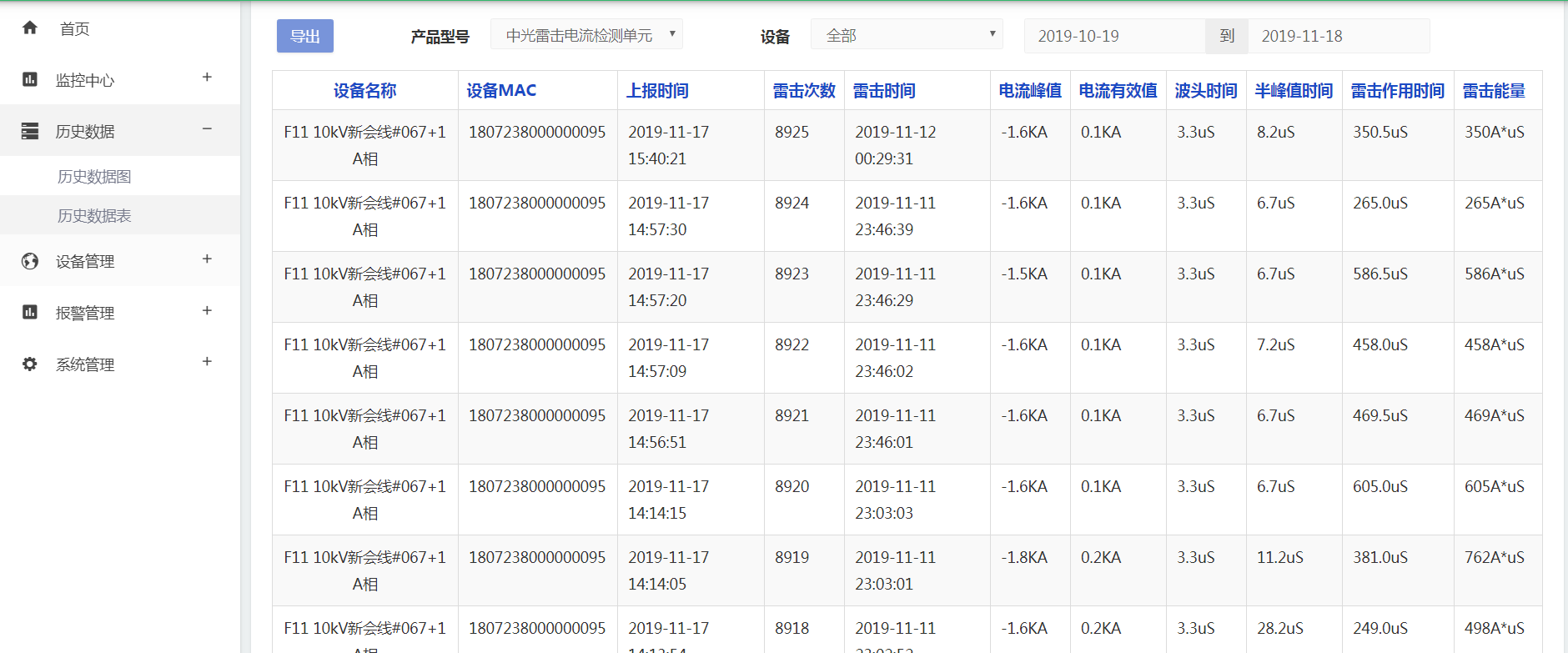

2、 数据显示分析

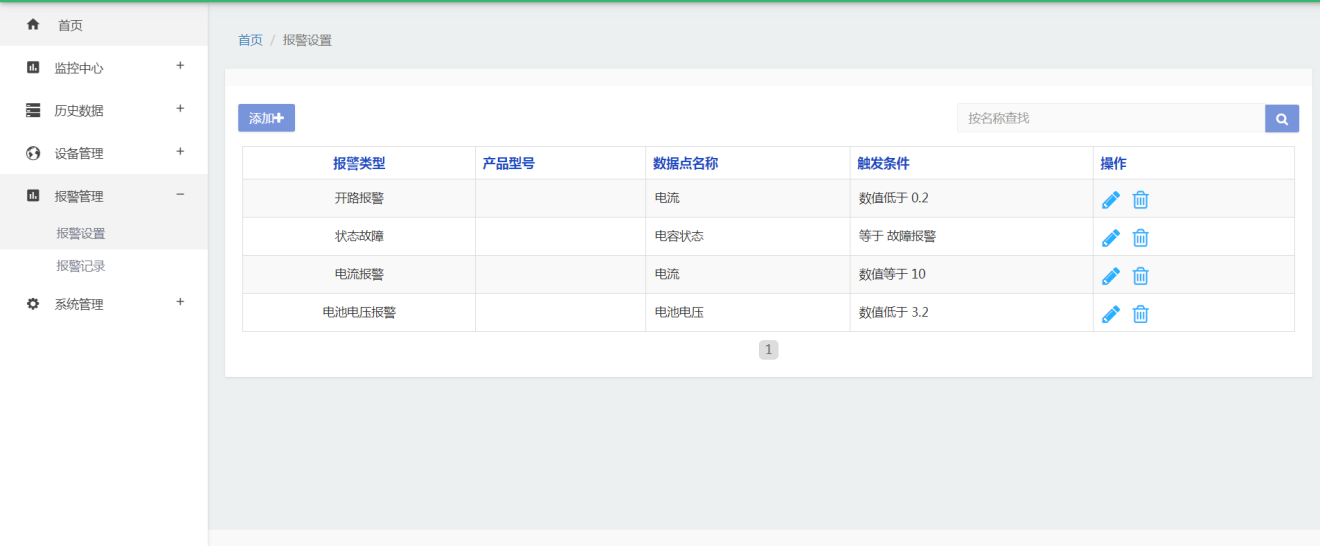

3、报警管理
