POE摄像机如何做好防雷保护

第二部分雷电防护措施
1．方案设计范围
监控机房电源系统、POE交换机，POE摄像机，室外POE摄像机的防雷保护及其接地处理。
2．方案设计目标
保护机房的用电设备的安全、POE交换机、POE摄像机免遭雷电损坏，保障设备的安全和工作的有序进行。
3．监控机房电源系统防雷设计
a.电源第一级防雷
在监控机房大楼总电源处并联安装一套雷舫LF M25G/4型三相电源防雷器，作为机房电源的第一级防雷保护。产品技术参数：

型    号	LF M25G/4
标称通流容量In(kA, 8/20µs)	25
雷电冲击电流limp(kA, 10/350µs)	25
保护水平(kV)	2.0
最大持续运行电压(VAC)	255
响应时间(ns)	<100
工作温度(℃)	-40～+80

b.电源第二级防雷
防雷是按照一个循序渐进的过程，所以需要在机房UPS前端配电箱处安装一个第二级电源防雷器，使雷电残压降到一个更加合理的范围。
具体措施：
在机房UPS电源前端配电箱处并联前装一套雷舫LF M40/4型三相电源防雷模块，做为机房电源的第二级防雷保护。产品技术参数：

型    号	LF M40/4
标称通流容量In(kA, 8/20µs)	20
最大通流容量Imax(kA, 8/20µs)	40
保护水平(kV)	1.8
额定工作电压(VAC)	220
响应时间(ns)	<25
持续工作电压(VAC)	385
工作温度(℃)	-40～+80


c.电源第三级防雷
虽然已经安装了第一级、第二级的防雷器，但是当较大雷电流进入时，前二级防雷器可将绝大部分雷电流由地线泄放，而剩余的雷电残压还是相当高，并末达到国家要求标准1.5KV以内，还存在感应雷电流损坏设备的可能，需要在监控机房终端用电设备前端安装电源第三级防雷器。
具体措施：
在机房监控主机、硬盘录像机、DVR、交换机、服务器、控制柜等具体设备电源前端各串联安装一个雷舫LF D/P6-D220型电源防雷插座，做为电源的第三级防雷保护。产品技术参数：

型    号	LF D/P6-D220
标称通流容量In(kA, 8/20µs)	5
最大通流容量Imax(kA, 8/20µs)	10
最大连续工作电流	10A
额定功率P(kW)	2
保护水平(kV)	1.5
额定工作电压(VAC)	220
响应时间(ns)	<25
工作温度(℃)	-40～+80

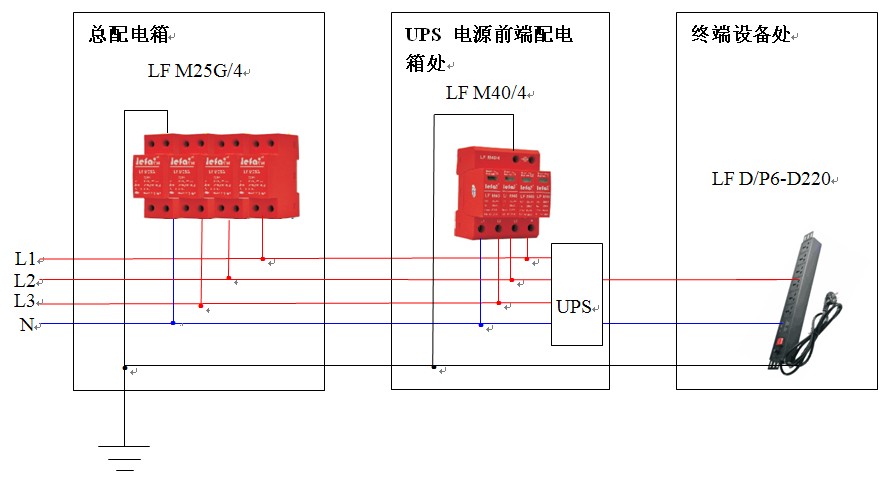

机房电源系统防雷安装示意图



4．监控系统防雷设计
POE摄像机、POE交换机，很有可能会沿着网络线路、电源线路入侵设备，进而损坏设备，因此需要在相应线路上安装防雷器以作保护。
具体措施：
POE交换机前端通过光端收发器进行传输网络信号，所以光纤信号可以不作设防，但POE交换机、光端机均为就近取电形式，所以需要在光纤收发器前端安装一个雷舫LF M40/2型二级电源防雷模块。产品技术参数：

型    号	LF M40/2
标称通流容量In(kA, 8/20µs)	20
最大通流容量Imax(kA, 8/20µs)	40
保护水平(kV)	1.8
额定工作电压(VAC)	220
响应时间(ns)	<25
持续工作电压(VAC)	385
工作温度(℃)	-40～+80

POE交换机POE信号输出端，需要安装雷舫LF RJ45/POE/20机架式POE以太网供电防雷器。产品技术参数：

型号	LF RJ45/POE/20
保护参数	POE（4、5和7、8）	通信（1、2和3、6）
标称工作电压 Un（V）	48	24
最大持续运行电压 Uc（V）	55	26.8
标称放电电流(8/20μs) In（A）	5	5
最大放电电流(8/20μs) Imax（A）	250	250
最大数据传输速率	--	155Mbit/s
额定电流Ic	≤0.2A	--
电压保护级别 Up（V）	≤100
响应时间 Ta（ns）	≤1
接口形式	RJ45
保护路数	20路
工作温区(℃)	-40·+80
外形尺寸	19”标准机架

POE摄像机因为信号传输速率高、产品耐压能力差，所以要在POE信号输入端，安装雷舫LF RJ45/POE型POE以太网供电防雷器。产品技术参数：

型号	LF RJ45/POE
保护参数	POE（4、5和7、8）	通信（1、2和3、6）
标称工作电压 Un（V）	48	24
最大持续运行电压 Uc（V）	55	26.8
标称放电电流(8/20μs) In（A）	5	5
最大放电电流(8/20μs) Imax（A）	250	250
最大数据传输速率	--	155Mbit/s
额定电流Ic	≤0.2A	--
电压保护级别 Up（V）	≤100
响应时间 Ta（ns）	≤1
接口形式	RJ45
工作温区(℃)	-40·+80
外形尺寸	19”标准机架

5．直击雷及接地系统防护
（1）POE摄像机的直击雷防护
室外POE摄像机一般都放在立杆的顶部，容易遭受直击雷的损坏，因此在摄像头立杆顶安装普通避雷针，以防止其被雷击坏。
避雷针应与金属立杆牢固焊接，焊接点应作防腐处理，利用金属立杆作为接地线，用4*40的扁钢将其连接到简易地网热镀锌角钢处，以便将直击雷电流安全泄放入地。
（2）接地处理
从经济角度出发，在室外POE摄像机各个立杆附近挖一个600*600*600mm坑，将雷舫LF JDMK接地模块埋入，作一个简易接地，模块共计9块。
采用4*40mm的扁钢引出，将POE防雷器地线及立杆都接到接地模块上，不能与直击雷汇放点共点。
焊接点或无镀锌部分，均应做防腐处理，涂沥青油或防锈漆防腐。
接地模块安装完成后，逐层回填泥土，在接地体周围不得填入砖石、焦渣、垃圾之类的杂物。

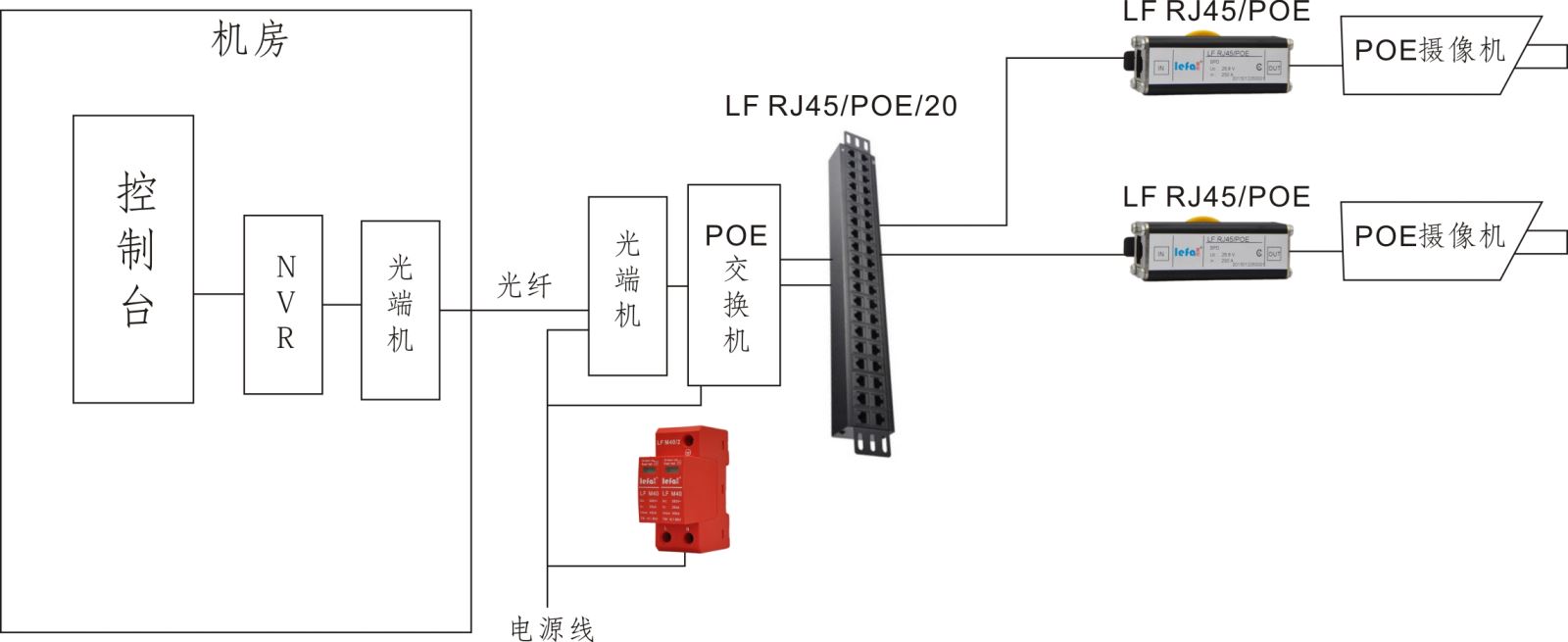

监控系统防雷安装示意图





室外POE摄像机防雷及接地安装示意图
