产品特点：
l PCB板载式设计，方便简单
l PCB电涌保护器节省人工、线材等成本
l 占用空间小，可立式、卧式的PCB板载防雷器
l 适用于焊接在LED路灯、电源模块、通讯电源模块、开关电源、逆变器等的电路板上
咨询热线： 18928848650 一、 概念：
l 板载式防雷产品安装在交流/直流系统，线路输入、输出端
l 防止低压设备受到过压干扰，依据GB18802.1-2011、IEC61643-11标准的T2级电涌保护器
l PCB板载式设计，方便安装
l 板载浪涌保护器作为第二级电源保护器使用
l 20KA板载电涌保护器高雷电放电能力,ns级响应速度
l 双重热脱扣装置，提供可靠的保护，和信号提醒功能
l 当故障发生时，检测窗口由绿色变为红色
l 板载防雷器节省材料、安装成本
l 可订做单极更高电压级别
l 无功耗,可靠性高,寿命长

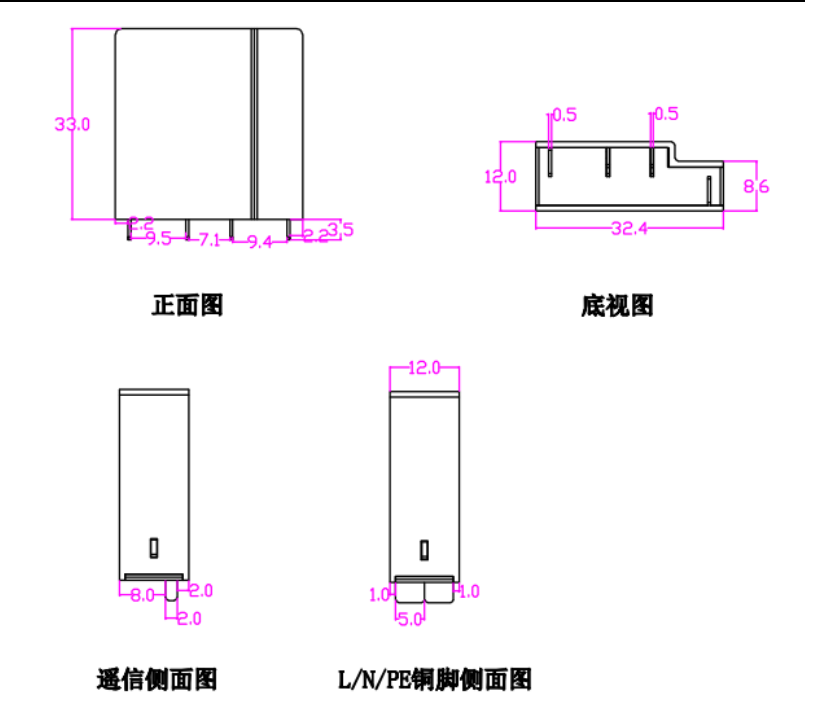

二、 产品尺寸图（单位：MM）

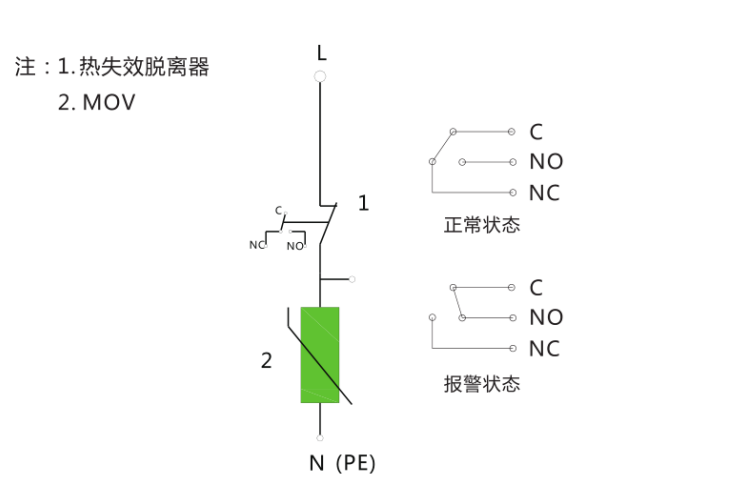

三、 基本电路图：
注：产品常规出厂，通讯接口为两个脚，是C、NO脚，正常工作时，C、NO脚常开，失效时C、NO脚常闭。

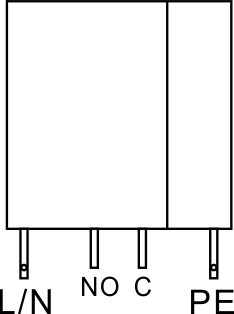

四、 接线方式
五、 测试依据
| 测试依据 | GB 18802.1-2011 《低压配电系统的电涌保护器 第一部分：性能要求和试验方法》 |
| IEC61643-1：1998-02《低压配电系统的电涌保护器（WPD）第一部分：性能要求和试验方法》 | |
| 抽件依据 | GB10111-88《利用随机数骰子进行随机抽样的方法》 |
六、技术参数
| 产品型号 | 最大持续运行电压（Uc） | 标称通流容量（In） | 最大通流容量（Imax） | 电压保护水平（Up） | 响应时间（tA） | 工作 温度 |
| LF M20-P510 | 510VAC/670VDC | 10kA | 20kA | 1.9 kV | 25ns | -40℃~+80℃ |
| LF M20-P460 | 460VAC/615VDC | 10kA | 20kA | 1.7 kV | 25ns | |
| LF M20-P420 | 420VAC/560VDC | 10kA | 20kA | 1.6kV | 25ns | |
| LF M20-P385 | 385VAC/505VDC | 10kA | 20kA | 1.5kV | 25ns | |
| LF M20-P320 | 320VAC/415VDC | 10kA | 20kA | 1.25kV | 25ns | |
| LF M20-P300 | 300VAC/385VDC | 10kA | 20kA | 1.2kV | 25ns | |
| LF M20-P275 | 275VAC/350VDC | 10kA | 20kA | 1.1 kV | 25ns | |
| LF M20-P75 | 75VAC/100VDC | 10kA | 20kA | 0.4 kV | 25ns | |
| LF M20-P60 | 60VAC/85VDC | 10kA | 20kA | 0.36 kV | 25ns |
