产品特色：
l 导轨式设计，方便安装的工业控制信号防雷器
l 产品插入损耗低，不影响正常通信
l 防雷效果好，最大可达10KA防雷能力
l 适用于各种工业控制信号，还可订做其它规格、参数、用途产品
咨询热线： 18928848650 ■ 产品用途
控制信号防雷器主要用于沿信号线侵入设备的雷电（过电压）防护，如BITBUS总线、CAN现场总线、Delta Net Bus总线、k-Bus总线、4-20mA、0-20mA、音频设备、程控交换机、应急电话等。
■产品特点
●快速的大电流泄放
●粗细的防雷保护
●1ns的快速响应时间
●插入损耗低，确保线路畅通
●螺丝连接端子，方便安装
■ 技术参数
| 产品型号 | 规格 | 工作电压（Un） | 最大持续运行电压（Uc） | 标称通流容量（In） | 最大通流容量（Imax） | 电压保护水平（Up） | 传输特性 | 插入损耗 |
| LF XM-5 | 5V | 5V | 6V | 5kA | 10kA | 16V | 10Mbps | 0.5dB |
| LF XM-12 | 12V | 12V | 15V | 5kA | 10kA | 30V | 10Mbps | 0.5dB |
| LF XM-24 | 24V | 24V | 30V | 5kA | 10kA | 60V | 10Mbps | 0.5dB |
| LF XM-170 | 170V | 170v | 185V | 5kA | 10kA | 300V | 2Mbps | 0.5dB |
■ 安装说明
●本产品为串联连接方式。
●信号防雷器应与被保护设备的工作电压相匹配。
●信号避雷器上的A、B为信号的两极。

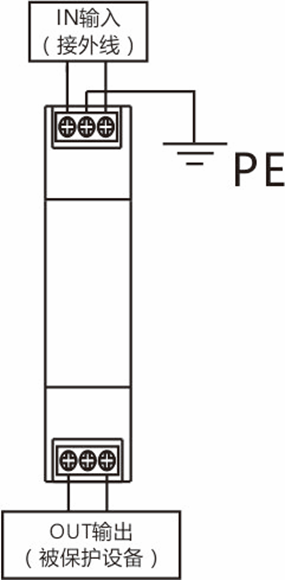

●安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线。输入端接外线，输出端与被保护设备的输入端相连接，切勿接错。
●信号防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。

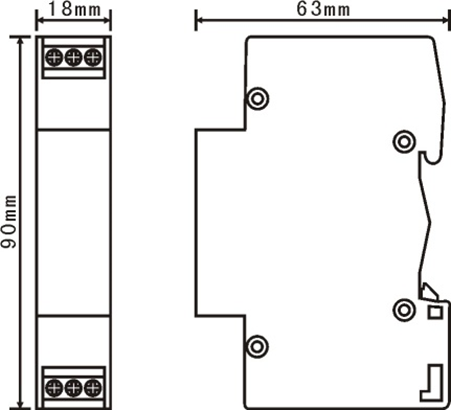

■安装示意图 ■尺寸图
