电源网络二合一防雷器

电源网络二合一防雷器

产品特色:

l  导轨式设计,方便安装的电源网络二合一防雷器

l  两级防护设计,共模、差模全方位保护

l  传输速率百兆、千兆可选

l  适用于各种雪亮工程、平安城市、轨道交通、监控冶安等项目防雷防护

咨询热线: 18928848650
  • 产品详情

■产品用途

监控电源网络二合一防雷器是根据IEC防雷要求和监控系统摄像机的具体特点量身打造的专用防雷器,适用于通信场所、雪亮工程、平安城市、冶安监控、轨道交通、楼宇等各种安防场所室内、室外监控系统摄像机等的电源、网络信号线路的防雷抗浪涌保护器(避雷器)。

■产品特点

● 产品采用串联式结构设计,具有多级保护功能。

● 信号部分均采用电子开关接地方式,能有效消除因共地而对传输信号产生的各种干扰。

● 放电电流大,响应速度快,损耗低。

● 节能、环保,残压低,使用寿命长。

● 集成化组合、体积小,接线简易,安装方便,实用性强。

■技术参数

型号

规格

接口

类型

额定工

作电压

Un

最大持

续工作

电压

Uc

电压

保护

水平

Up(V)

传输

特性

标称放

电电流

In(kA,

8/20μs)

最大放

电电流

Imax(kA,

8/20μs)

响应

时间

tA(ns)

插入

损耗

(dB)

LF CNTV-2

导轨式、电源12V36mm

接线端子

12VAC

15VAC

200

5

10

25

导轨式、电源24V36mm

24VAC

30VAC

300

5

10

25

导轨式、电源220V36mm

220VAC

320VAC

1100

5

10

25

网络

RJ45

5V

6V

20

100Mbps

2.5

5

1

0.2

LF CNTV-2

电源12V

接线端子

12VAC

15VAC

200

5

10

25

电源24V

24VAC

30VAC

300

5

10

25

电源220V

220VAC

320VAC

1100

5

10

25

1000M网络

RJ45

5V

6V

20

1000Mbps

2.5

5

1

0.2

■安装说明

● 本产品为串联连接方式。

● 安装前必须切断电源,严禁带电操作。

● 请选择与被保护设备接口类型相同的产品。

● 电源网络二合一防雷器应与被保护设备的工作电压相匹配。

● 二合一防雷器:电源线路的“L/+”为火线/正极,“N/–”为零线/负极。

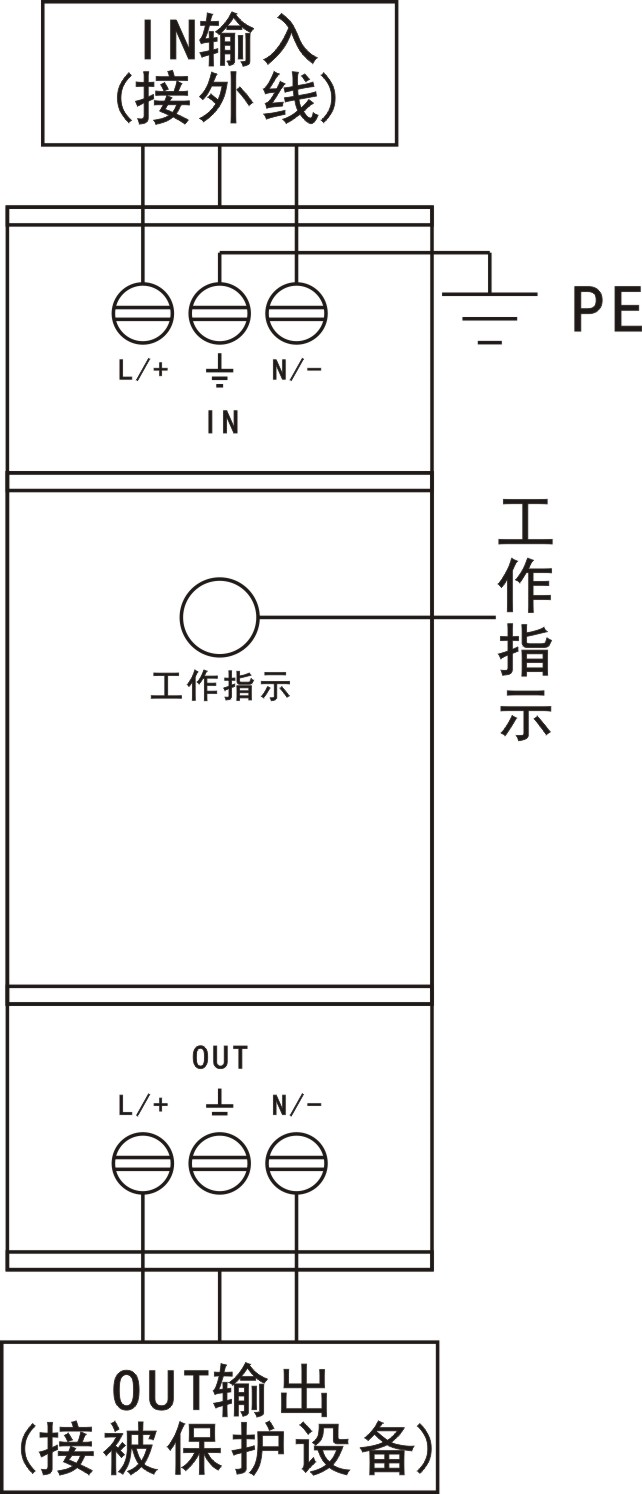

● 安装时请根据安装示意图所示连接,其中IN为输入,OUT为输出,PE为地线,输入端接外线,输出端与被保护设备的输入端相连接,切勿接错。

● 二合一浪涌保护器电源部分带有工作指示,接通电源,工作指示灯亮,则表示电源正常接通和防雷组件正常工作;反之,防雷器不可使用,应及时维修或更换。

● 二合一浪涌保护器的PE线必须与防雷系统的地线可靠连接,连接线要求短、粗、直。

● 电源信号防雷器在使用期间,应定期检测,如果出现故障,应及时维修或更换,以确保设备安全。

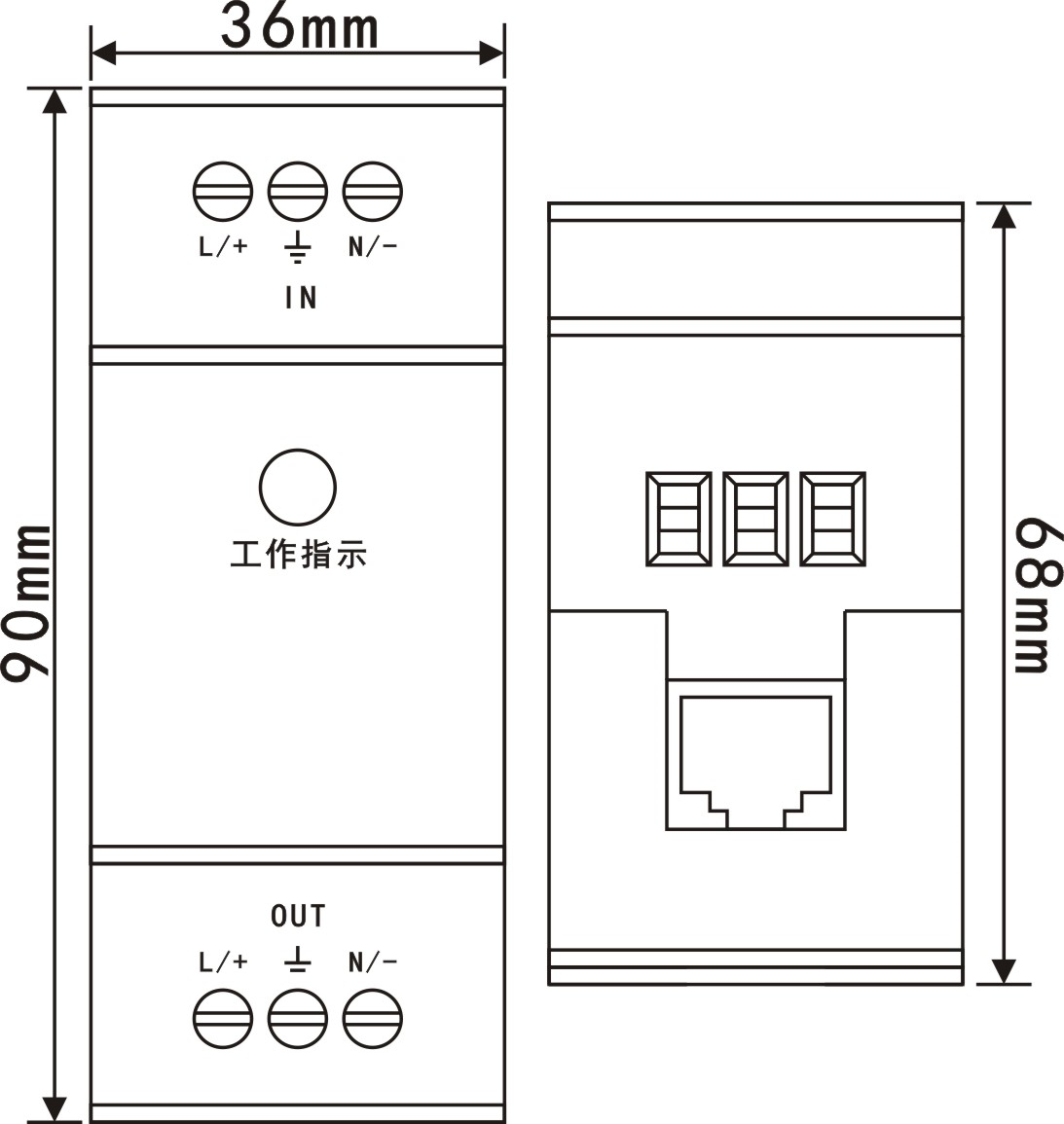

■产品尺寸图                     ■安装示意图
