■  产品用途

三级串联型电涌保护器主要适用于低压交流、直流用电设备的电源防雷浪涌保护，包括监控、通信、电力、铁路、医疗、工厂自动化控制系统等。

■产品特点

●内置两级过流、过热保护技术

●放电电流大，残压低

●实现共模、差模全方位保护

●1ns响应速度

●35mm 导轨安装

●安装简单、方便，无须特殊维护

■  技术参数

■  安装说明

●本产品为串联连接方式。

●安装前必须切断电源，严禁带电操作。

●串联浪涌保护器应与被保护设备的工作电压相匹配。

●三级防雷器上的“L/+”为火线或正极线，“N/–”为零线或负极线。

●安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线，输入端接外线，输出端与被保护设备的输入端相连接，切勿错接。

●串联型防雷器带有工作指示，接通电源，工作指示灯亮，则表示电源正常接通和防雷组件正常工作；反之，防雷器不可使用，应及时维修或更换。

●连接线应采用不小于标准要求的多股铜线，且要求短、粗、直。

●串联型防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。

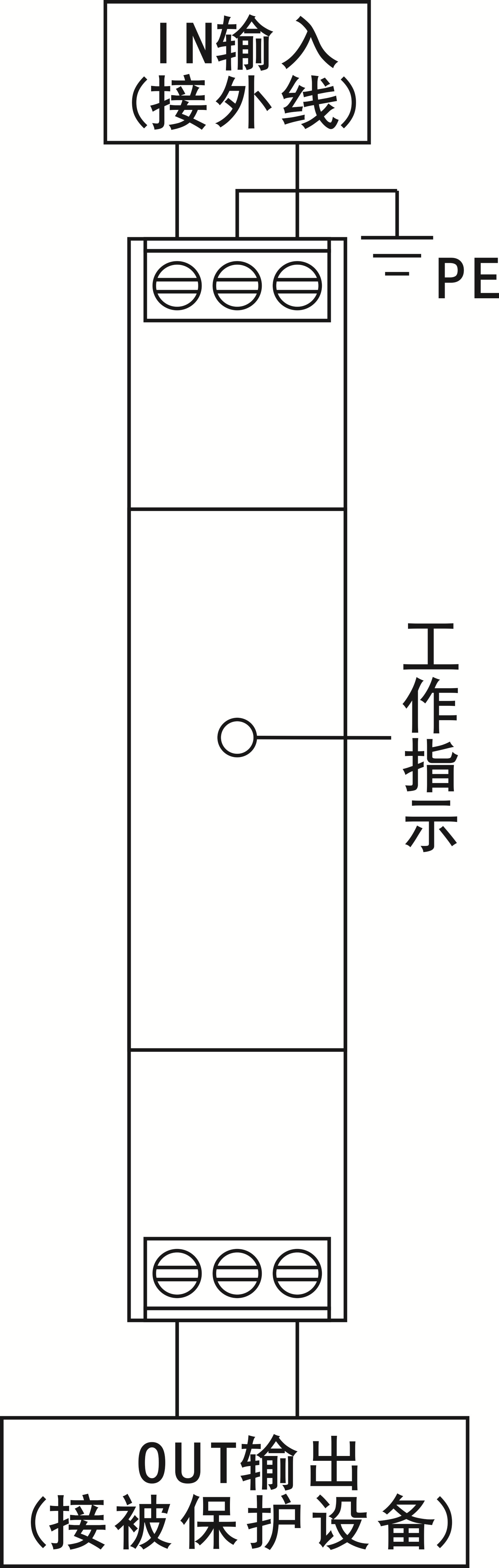

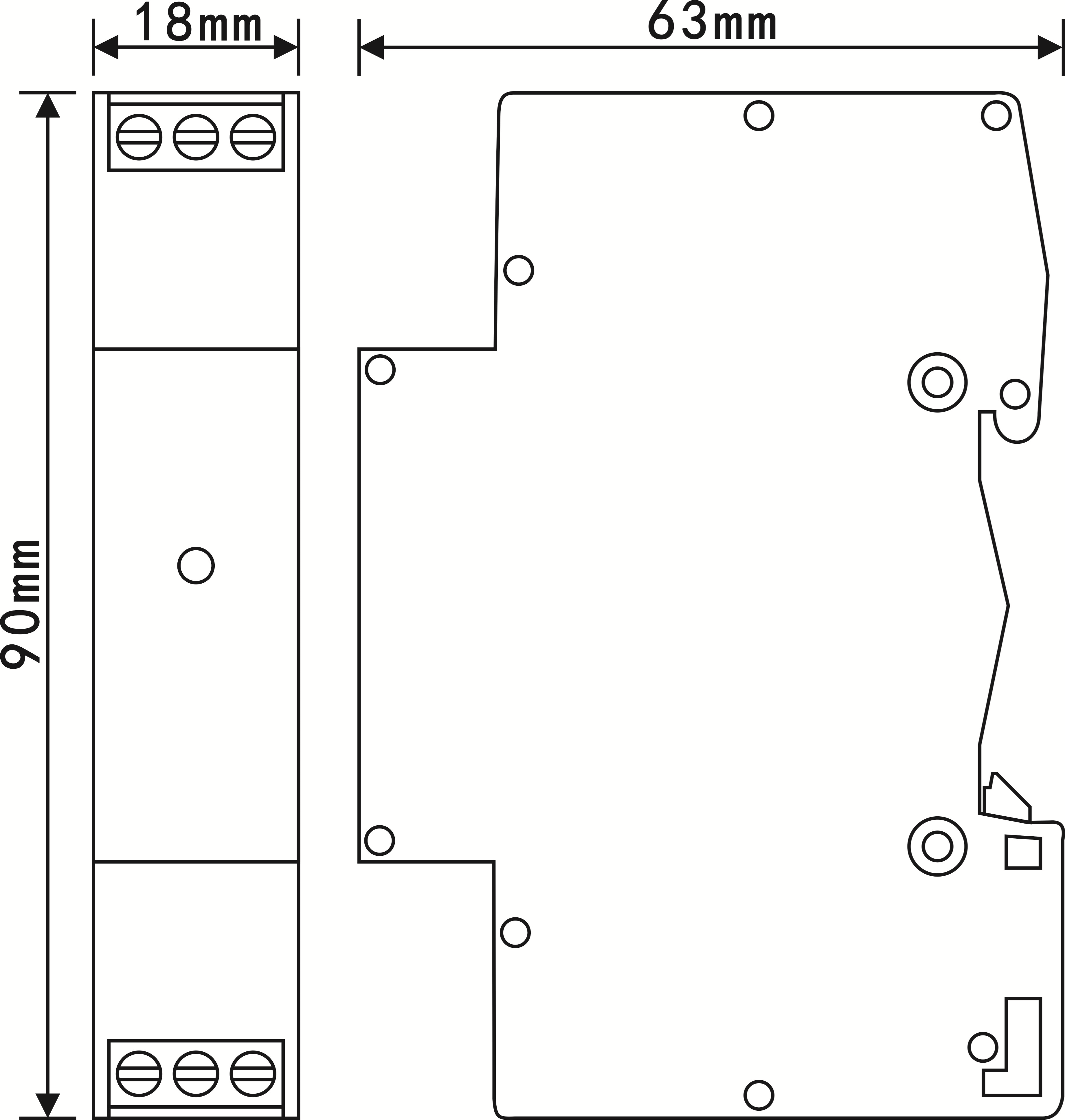

■安装示意图            ■尺寸图
