二级直流浪涌保护器

二级直流浪涌保护器

产品特色

●作为T2级,第二级直流浪涌保护器防电涌保护使用

●优质元器件通过TUVUL等国际认证

●产品电压可选,从24V600V直流

●应用于直流柜,直流屏,直流模块,逆变器,汇流箱等直流设备的防雷

咨询热线: 18928848650
  • 产品详情

■  产品用途

二级直流浪涌保护器适用于工作电压为24V、48V至600V直流电源系统的防雷抗浪涌保护器。该产品广泛用于分布式光伏发电、通信工业等的电源系统,如各种汇流箱、光伏控制器、逆变器、交直流柜、太阳能LED路灯、直流屏以及其它各种重要且易遭受雷击的直流设备。


■产品特点

●选用优质压敏电阻,性能稳定可靠

●失效检测指示、遥信报警接口

●内置过热断路装置的抗浪涌保护器

●高雷电放电能力,ns级响应速度

● 35mm导轨安装

●安装简单,维护方便

■  技术参数

产品型号

工作电压(Un

最大持续运行电压(Uc

标称通流容量(In

最大通流容量(Imax

电压保护水平(Up

响应时间(tA

工作温度

LF M20/24

24VDC

30VDC

10kA

20kA

0.25kV

25ns

-40~+80

LF M20/48

48VDC

75VDC

10kA

20kA

0.3kV

25ns

LF M40/48

48VDC

75VDC

20kA

40kA

0.3kV

25ns

LFM40/PV110

110VDC

160VDC

20kA

40kA

0.6kV

25ns

LFM40/PV220

220VDC

320VDC

20kA

40kA

1.1kV

25ns

LFM40/PV600

500VDC

600VDC

20kA

40kA

2.0kV

25ns

■  安装说明

●安装前必须切断电源,严禁带电操作。

●建议在二级直流电涌保护器前端串联熔断器或自动断路器。

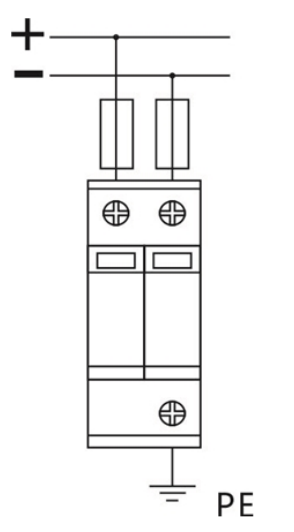

●安装时请根据安装示意图所示连接,其中+为正极线,为负极线,PE为地线,切勿错接。安装完成后,合上自动断路器(熔断器)开关,检查工作状态是否正常。

●安装完毕后将模块插到位,检查防雷模块是否正常工作。

二级直流浪涌保护器在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗呈蓝色(或带遥信的产品遥信端子输出报警信号)时,表示直流防雷模块发生故障,应及时维修或更换。

●并联式直流防雷器应并联安装,连接线要求牢固可靠,且要求短、粗、直。

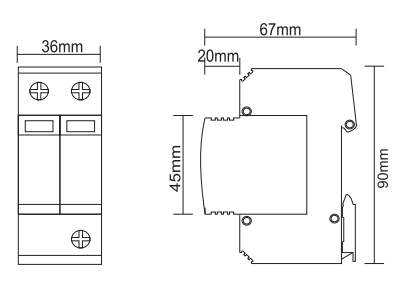

■产品安装图       ■产品尺寸图
