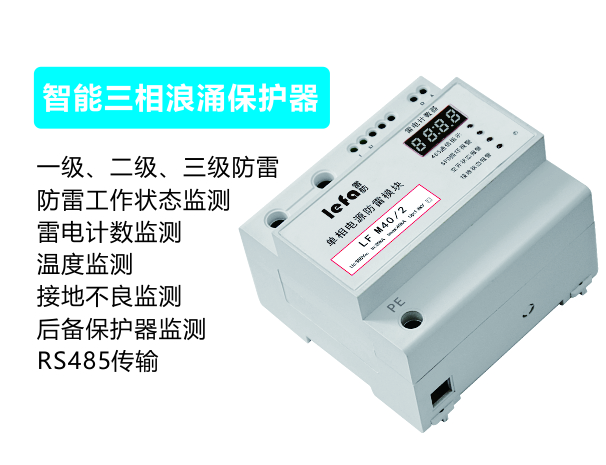

■产品特色
●防雷工作状态、雷电计数监测
●温度、接地不良、后备保护器监测
●RS485信号传输
●一级、二级、三级等级智能一体化浪涌保护器齐全
咨询热线： 18928848650 ■产品用途
标称放电电流为60kA及以上的防雷模块适用于重要场所的总电源防雷保护；标称放电电流为20～40kA的防雷模块适用于各种电源系统（如UPS电源、机房电源等）的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
具备SPD状态监测、空开状态监测和接地状态监测功能。产品可通过485通信连接。
■产品特点
● 选用优质压敏电阻，性能稳定可靠。
● 适用于不同电网制式，保护更全面。
● 高雷电放电能力，ns级响应速度。
● 内置过热断路装置。
● 失效检测指示。
● 可通过485通信连接
● 35mm 导轨安装，标准模块化设计。
● 节能、环保，安装简单、方便，无须特殊维护。● 能监控SPD、空开、接地状态
● 准确记录雷击次数及产品内部温度
■技术参数
| 名称 | 型号 | 规格 | 雷电冲 击电流 Iimp(kA, 10/350μs) | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 电压保 护水平 Up(kV) | 响应 时间 tA(ns) | 额定工 作电压 Un(VAC) | 最大持 续工作 电压 Uc(VAC) | 漏电流0.75U1mA (μA) | 工作 温度 (℃) |
| 单相电源防雷模块 | LF M40/2 | 智能一体化、四位数码管、485 | -- | 20 | 40 | 1.8 | ≤25 | 220 | 385 | ≤20 | -40～+85 |
| LF M60/2 | -- | 30 | 60 | 2.1 | |||||||
| LF M80/2 | -- | 40 | 80 | 2.2 | |||||||
| LF M120/2 | -- | 60 | 120 | 2.5 | |||||||
| LF M140/2 | -- | 80 | 140 | 3.2 | |||||||
| LF M15G/2 | 15 | 50 | 100 | 2.0 | |||||||
| 三相电源防雷模块 | LF M40/4 | 智能一体化、四位数码管、485 | -- | 20 | 40 | 1.8 | ≤25 | 380 | 385 | ≤20 | -40～+85 |
| LF M60/4 | -- | 30 | 60 | 2.1 | |||||||
| LF M80/4 | -- | 40 | 80 | 2.2 | |||||||
| LF M120/4 | -- | 60 | 120 | 2.5 | |||||||
| LF M140/4 | -- | 80 | 140 | 3.2 | |||||||
| LF M15G/4 | 15 | 50 | 100 | 2.0 |
■安装说明
● 安装前必须切断电源，严禁带电操作。
● 建议在一体化浪涌保护器前端串联熔断器或自动断路器。
● 安装时请根据安装示意图所示连接，其中L1、L2、L3、L为相线，N为零线，PE为地线，A、B为485数据通讯接口，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 安装完毕后，检查智能浪涌保护器是否正常工作。
● 智能电涌保护器在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色（或带遥信的产品遥信端子输出报警信号）时，表示智能防雷器模块发生故障，应及时维修或更换。
● 并联式一体式防雷监测电源防雷模块应并联安装（也可采用凯文接线方式）。连接线要求牢固可靠，且要求短、粗、直。
■产品尺寸图 ■安装示意图

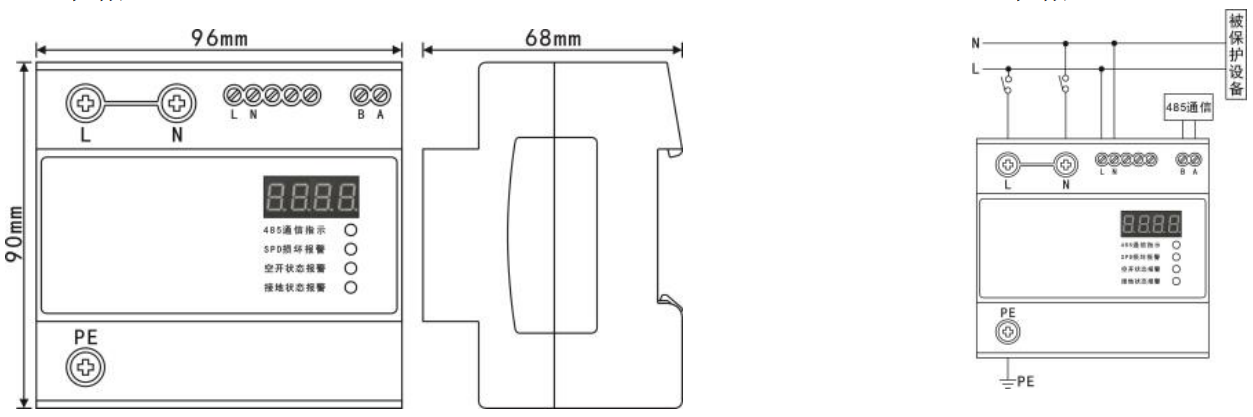

1、单相 1、单相

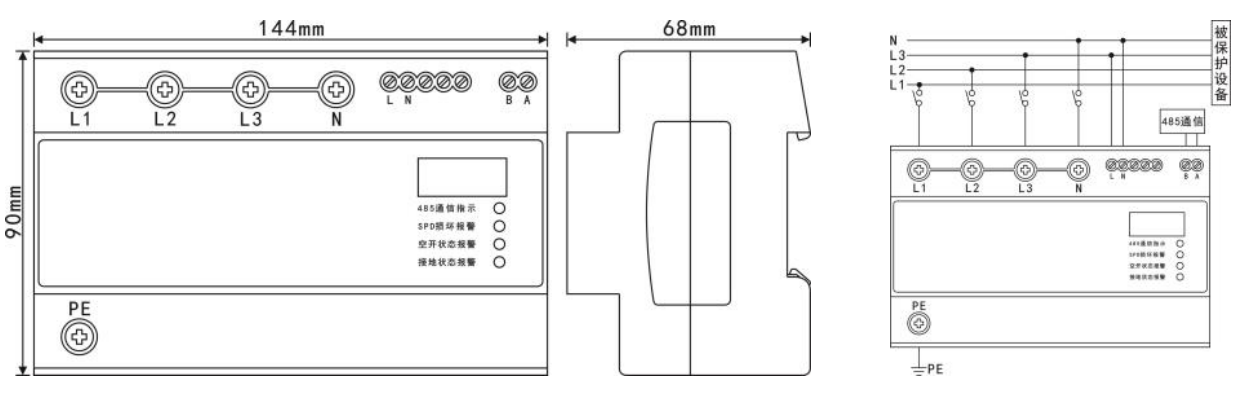

2、三相 2、三相
