产品特色：
l M20x1.5、1/2 NPT、3/4 NPT、G1/2 和 G3/4 四种接口
l 防雷效果好，最大可达10KA防雷能力
l 2线~4线保护可选
l 防爆信号防雷器适用于石油化工等危化行业现场仪表、变送器等设备的防雷抗浪涌保护器
咨询热线： 18928848650 ■产品用途
防爆控制信号防雷器主要用于沿低压控制信号线路侵入设备的雷电（过电压）防护，广泛应用于石化工控系统，变送器等如各种数据传输线、监控控制线路、仪表仪器信号线路等，根据不同的需求，可分为 M20x1.5、NPT1/2、NPT3/4、G1/2 和 G3/4 四种接口。
■产品特点
● 防爆信号防雷器放电电流大，采用多级保护。
● 防爆型信号防雷器内置快速半导体保护器件，响应速度快，残压低。
● 核心元件采用国际知名品牌，性能优越。
● 节能、环保，安装简便，适用于各种标准接口类型。
● 管式防爆防雷器插入损耗低，确保线路畅通。
● 驻波系数小，工作频率范围宽。
■技术参数
| 型号 | 规格 | 额定 工作 电压 Un(V) | 最大持 续工作 电压 Uc(V) | 电压保护水平 Upx-x (V,1.2/50μs) | 传输 特性 | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 响应 时间 tA(ns) | 插入 损耗 (dB) |
| LF XM-12/EX | 防爆型、12V | 12 | 15 | 30 | 10Mbps | 5 | 10 | ≤1 | ≤0.2 |
| LF XM-24/EX | 防爆型、24V | 24 | 30 | 60 | |||||
| LF XM-48/EX | 防爆型、48V | 48 | 60 | 120 |
■安装说明
● 现场仪表防爆防雷器本产品为并联连接方式。
● 请选择与被保护设备接口类型相同的产品。
● 管式防爆信号浪涌保护器应与被保护设备的工作电压相匹配。

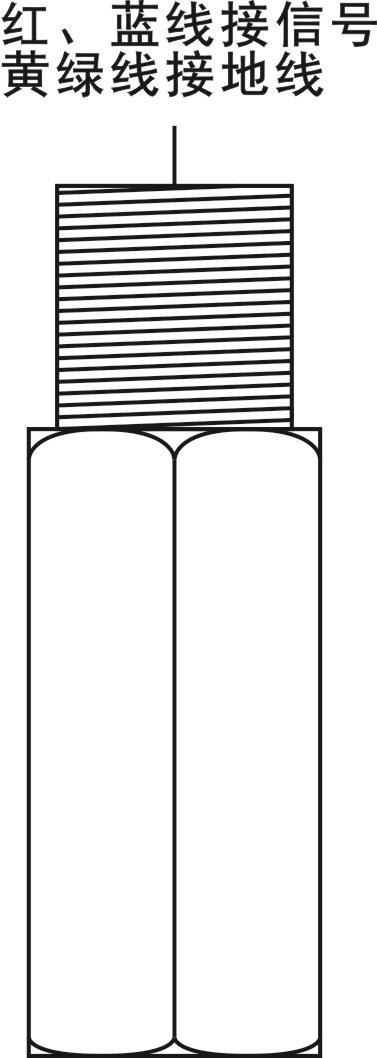

● 安装时请根据安装示意图所示连接，防爆型防雷器的为并联防雷器，没有输入输出，红、蓝、黑线接信号线，黄绿线接地线。切勿接错。
● 防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。
● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。

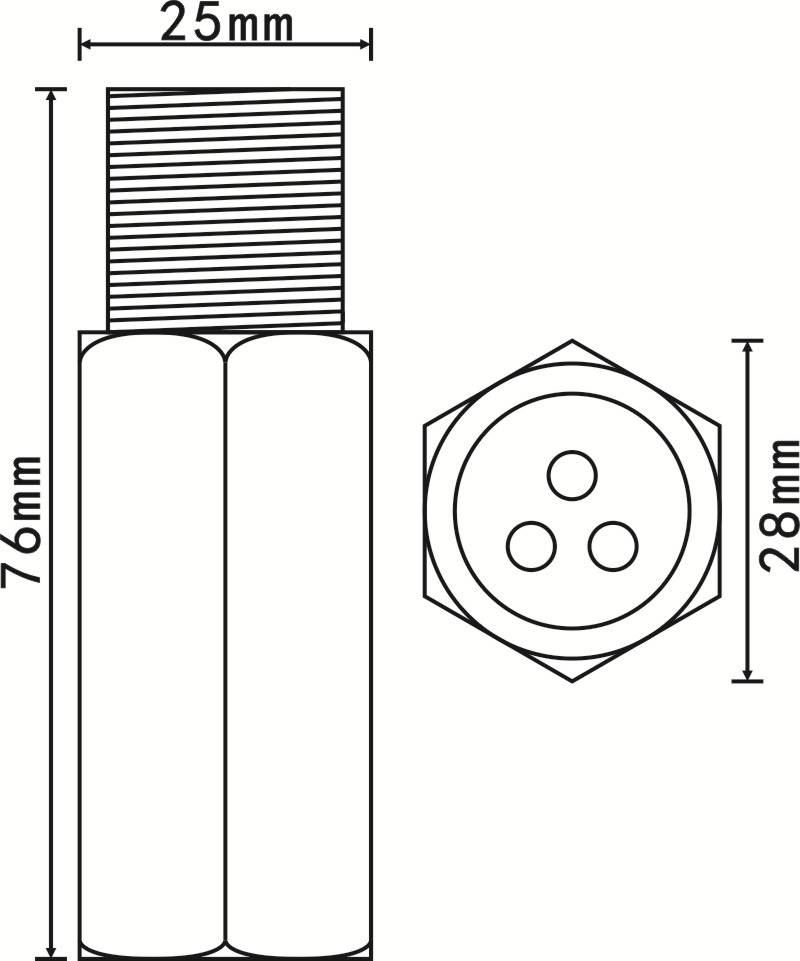

■产品尺寸图 ■安装示意图
