■产品特色
●4口、6口可选
●10KA防雷能力
●共模、差模全方位防雷击保护
●产品质量可靠、保护效果好
咨询热线： 18928848650 ■产品用途
雷舫防雷插座、PDU防雷插座主要适用于低压交流电源（220V）系统电子电器设备的防雷（过压）保护，如计算机、通讯设备、传真机、高档音响、影视设备、精密仪器、仪表等。
■产品特点
● 产品适用于设备端末级电源过压保护,除国标插口外，可订做其它标准插口。
● 残压低，放电电流大。
● 共模、差模全方位保护。
● 节能、环保。
■技术参数
| 名称 | 型号 | 规格 | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 电压保 护水平 Up(kV) | 额定 电流 (A) | 响应 时间 tA(ns) | 额定工 作电压 Un(VAC) | 最大持 续工作 电压 Uc(VAC) | 漏电流 0.75U1mA (μA) | 工作 温度 (℃) |
| 防雷插座 | LF D/P4 | 新国标4口 | 5 | 10 | 1.2 | 10 | ≤25 | 220 | 275 | ≤20 | -40 ～ +85 |
| LF D/P6 | 新国标6口 | 5 | 10 | 1.2 | 10 | ||||||
| LF D/P6-D220 | 机架式6口、10A、1U | 5 | 10 | 1.2 | 10 | ||||||
| LF D/P6-D220 | 机架式6口、10A、1.5U | 5 | 10 | 1.2 | 10 | ||||||
| LF D/P6-D220 | 机架式6口、16A、1.5U | 5 | 10 | 1.2 | 16 | ||||||
| LF D/P8-D220 | 机架式8口、10A、1.5U | 5 | 10 | 1.2 | 10 | ||||||
| LF D/P8-D220 | 机架式8口、16A、1.5U | 5 | 10 | 1.2 | 16 |
■安装说明
● 防雷插座（新国标4口；新国标6口）：接通电源并打开电源开关后，电源指示灯亮，则表示电源正常接通；工作指示灯亮，则表示防雷组件正常工作；反之，插座不可使用，应及时维修或更换。
● 监控箱插座（机架式6口、10A、1U；机架式6口或8口、10A、1.5U；机架式6口或8口、16A、1.5U）：接通电源并打开电源开关后，电源指示灯亮（开关带电源指示），则表示电源正常接通；工作指示灯亮，则表示防雷组件正常工作；反之，插座不可使用，应及时维修或更换。
● 负载电流不能超过防雷插座的额定电流。
● 电源防雷插座的接地端与插头上地线E端已连通。
● 与插座避雷器相连的插座地线端符合接地要求时，将防雷插座的插头直接插入即可；否则，必须将防雷插座的接地端与地网连接，才能使用。为了达到更好的防雷效果，建议防雷插座的接地端子与地网可靠连接。
■产品尺寸图
1、新国标4口

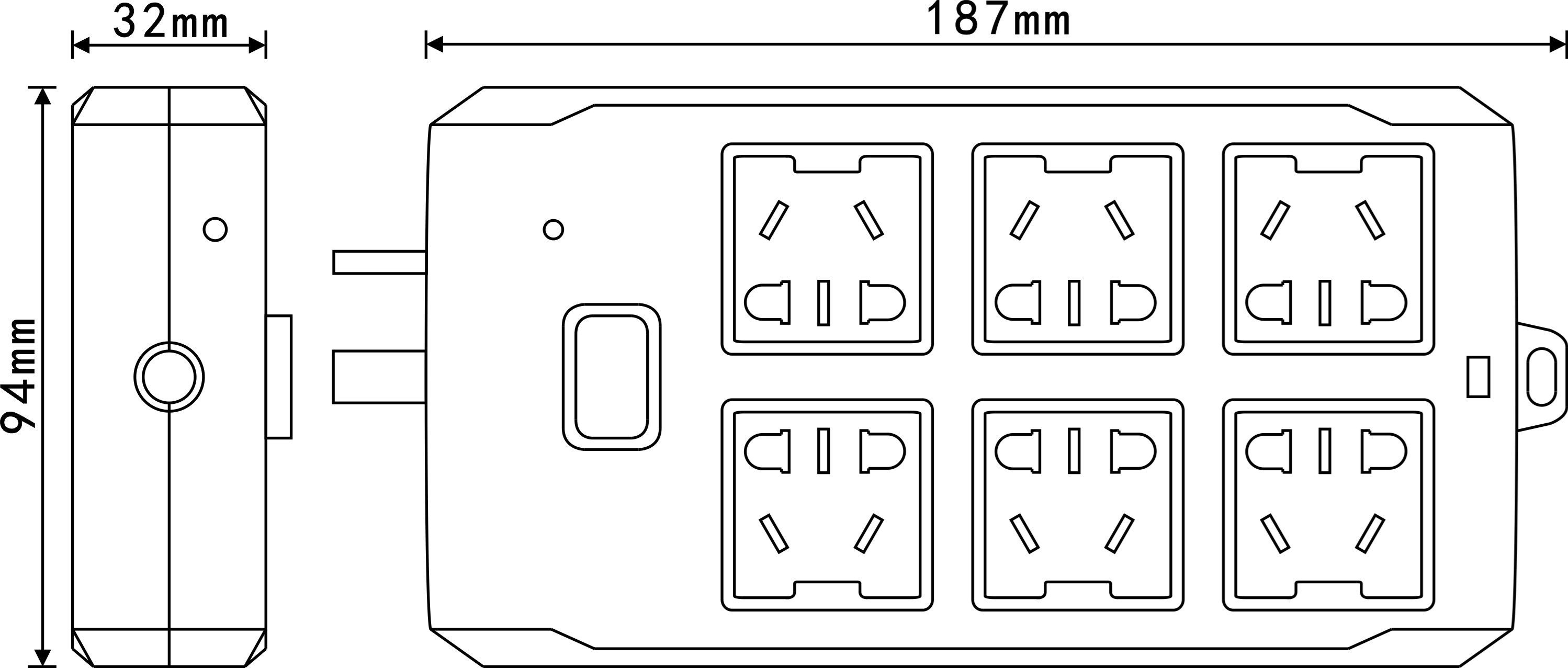

2、新国标6口
3、机架式6口、10A、1U
4、机架式6口、10A、1.5U
5、机架式6口、16A、1.5U

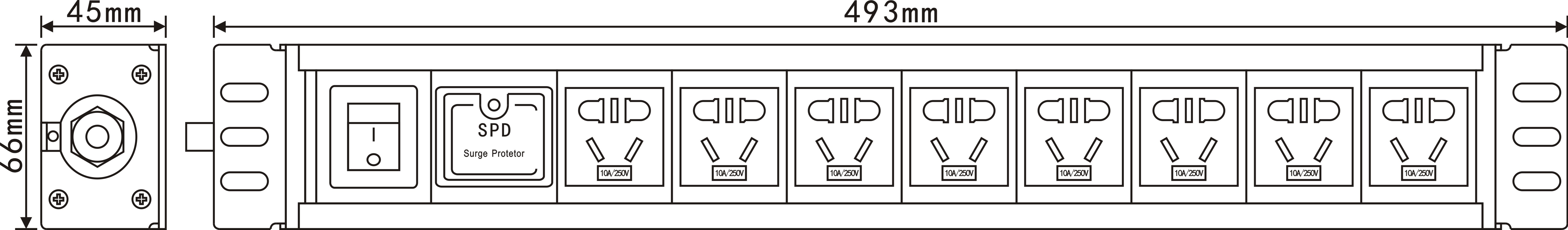

6、机架式8口、10A、1.5U

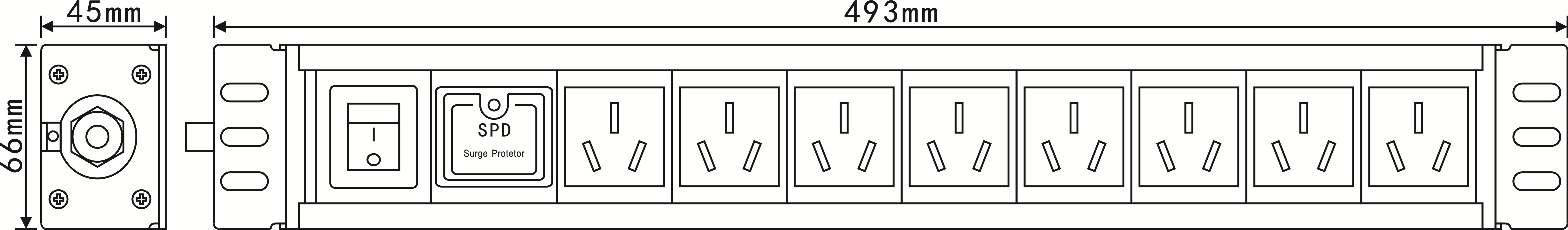

7、机架式8口、16A、1.5U
