■产品特色
●触摸屏实时智能监测
●可根据实际需求自定义数据门限
●RS485、LoRa、4G等传输方式
●现场报警、后台报警

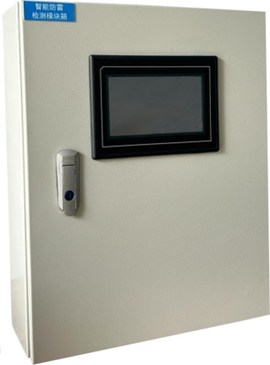

本产品是一款由SPD专用后备保护器、电源防雷模块、智能防雷浪涌监测模块、三相漏电流传感器以及7寸触摸屏等设备组成的智能防雷监测模块箱。通过触摸屏可以直观显示监测数据,支持用户自定义设置数据门限,以实现及时预警和采取相应的防雷措施,确保电力系统的稳定运行。采集到的监测数据可选RS485总线、10/100M网络、433M无线、2.4G、4G、5G等传输方式,快速组网,仅需要两根通讯信号线就可以建立起一个多点的分布式RS485网络。本产品通过实时监测防雷装置的工作状态,对雷电防护系统进行全面的监控和管理,能有效预防雷电对电力系统和设备的损害,保障设备的安全运行。
智能防雷监测模块箱是一款功能强大、技术先进的防雷监测设备,为各种设施和设备提供防雷保护。其广泛的适用范围涵盖了多个领域和行业,以下是本产品的适用范围:
l 电力系统:包括发电厂、变电站、输电线路等供电系统。
l 工业领域:如石油化工、钢铁冶金、矿山等企业的供电系统。
l 建筑领域:高层建筑、商业综合体、医院、学校等公共建筑的电力系统。
l 通讯基站:移动通信基站、广播电视塔等。
l 新能源领域:风电场、光伏电站等新能源项目。
l 交通运输:铁路、公路、航空等交通运输领域的电气系统。
l 航空航天及军事设施:飞机、卫星、军事基地等。
全面防护:SPD专用后备保护器和浪涌保护器提供双重防护,能有效降低设备受雷电冲击的损害。
智能监测:通过智能防雷浪涌监测模块,实时监测浪涌保护器、后备保护器的工作状态,为后台分析提供准确的数据支持。
直观显示:7寸触摸屏提供清晰的界面,方便用户查看数据和进行参数设置。
自定义门限:支持用户根据实际需求自定义数据门限,实现个性化的防雷保护。
高精度测量:采用高精度传感器和测量技术,确保数据的准确性和可靠性。
报警功能:当数据超过门限时,会触发显示相应的报警信息和提示音,以提醒用户及时采取措施。
易于操作:直观的操作界面和友好的用户提示,使运维工作更加便捷。
模块化设计:方便维修和更换部件,降低维护成本。
多种传输方式:RS485总线、10/100M网络、433M无线、2.4G、4G、5G等

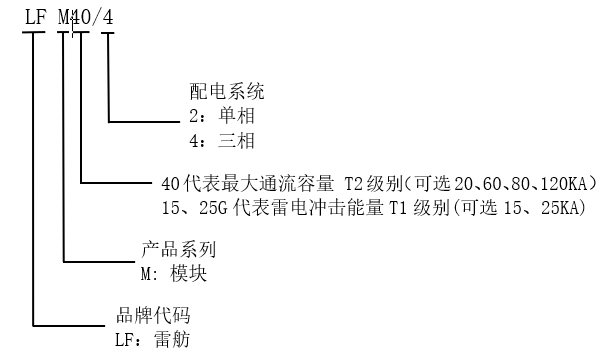

产品的型号定义如下表所示。
智能防雷监测模块箱技术参数
◆ 产品参数 | |||||||||
SPD专用后备保护器 | 工频脱扣电流(A) | 3 | |||||||
额定工作电压Ue(VAC) | 230/400 | ||||||||
配合SPD参数 | 根据浪涌保护器而定 | ||||||||
浪涌保护器 | 级别 | T1 | T2 | ||||||
最大持续运行电压Uc(V) | 255 | 385 | |||||||
雷电冲击电流limp(kA)(可选) | 15 | 25 | -- | ||||||
标称通流容量In(kA) | 15 | 25 | 10 | 20 | 30 | 40 | 60 | ||
最大通流容量Imax(kA)(可选) | -- | -- | 20 | 40 | 60 | 80 | 120 | ||
电压保护水平Up(kV) | 2.0 | 2.0 | 1.5 | 1.8 | 2.1 | 2.2 | 2.5 | ||
响应时间(tA) | 25ns | ||||||||
智能防雷监测模块 | 额定工作电压Un(VAC) | 170~250 | |||||||
计数电流范围(kA) | 0.1~100 | ||||||||
雷电峰值监测(kA)(非标配) | 0.1~100 | ||||||||
计数范围 | 0~9999 | ||||||||
开关量监测路数 | 2路 | ||||||||
温度监测路数 | 2路 | ||||||||
漏电流检测范围(mA) | 0~10 | ||||||||
供电状态监测相数 | 单/三相 | ||||||||
接地状态检测 | 具备 | ||||||||
寿命预测、设备外控功能 | 具备 | ||||||||
触摸屏 | 尺寸 | 标配7寸(可选4.3或10寸) | |||||||
分辨率 | 800x480 | ||||||||
报警方式 | 声光报警 | ||||||||
使用环境 | 环境温度 | -25~+70℃ | |||||||
相对湿度 | ≤95%(无凝露) | ||||||||
海拔高度 | ≤2000m | ||||||||
防护等级 | IP45 | ||||||||
整体机箱 | 尺寸 | 50 × 40 × 15 cm | |||||||
重量 | 9.15 kg | ||||||||
通讯接口 | RS485 | 接线端子,MODBUS RTU协议 | |||||||
波特率9600,校验位N,数据位8,停止位1 | |||||||||
设备地址1~255可选,默认为1 | |||||||||
传输方式 | 标配RS485,可选(10/100M网络、433M无线、2.4G、4G、5G) |
模块箱通过SPD专用后备保护器和电源防雷模块对电源线路进行防雷保护,智能防雷监测模块实时监测浪涌保护器的工作状态及雷电数据,并将监测数据通过7寸触摸屏显示出来,用户可根据实际需求在触摸屏上设置数据门限,当监测数据超过设定的门限时,模块箱将触发报警功能,以提醒用户及时查看并采取相应的防雷措施。此外,产品可通过RS485、10/100M网络、433M、2.4G、4G、5G等多种传输方式,将监测数据上传至监测软件,为维修人员提供统计、分析、维护等数据支持。
Ø 数据查看:通过7寸触摸屏查看智能防雷浪涌监测模块的数据。
Ø 报警查看:当数据超出设置门限时,触摸屏将显示相应的报警信息并触发声/光警报,用户可查看并采取相应的处理措施。

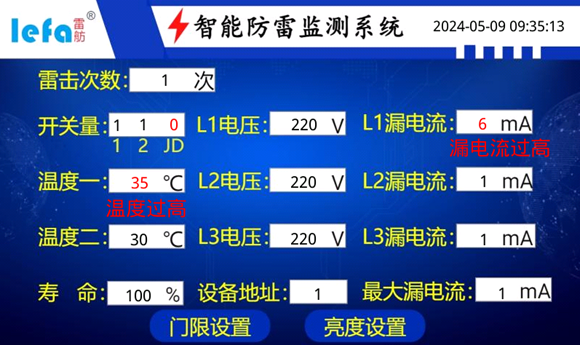

触摸屏显示说明:
● 雷击计数:数字内容为SPD泄放雷电流次数
● 开关量:显示3位数字,与下标一一对应,0表示报警,1表示正常。
例如当显示:
“1 1 1”表示2路开关量以及接地状态正常;
“0 1 1”表示后备保护器报警;
“1 0 1”表示浪涌保护器报警;
“1 1 0”表示接地状态报警;
● SPD寿命:数字内容为SPD当前寿命预估百分比
● “L1-L2-L3”漏电流:数字内容为单相漏电流值或三相漏电流最大值
● “L1-L2-L3”电压:数字内容为电网电压值。
● 温升:温度一(SPD温度)和温度二(环境温度)的差值

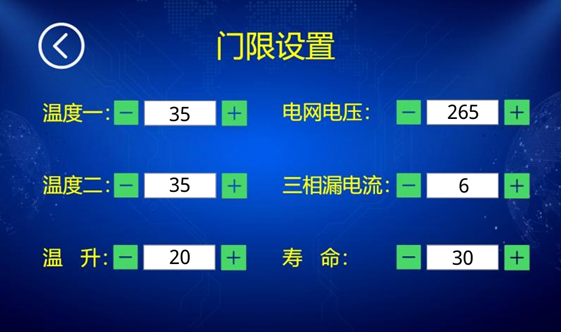

Ø 门限设置:在触摸屏上选择相应的参数设置选项,根据实际需求设置数据门限。

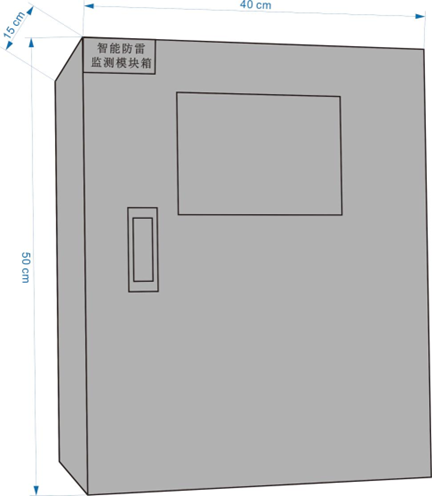

Ø 产品尺寸图:
Ø 产品外观图:

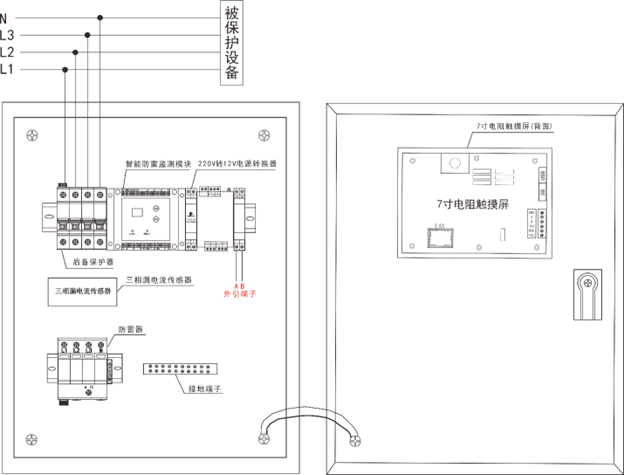

Ø 安装示意图:
一、安装事宜
● 安装前必须切断电源,严禁带电操作。
● 挂墙式安装,避免安装在地面或人员可触及位置。
● 防雷箱并联与供电网络中,安装在被保护设备的前端。
● 安装时请依据安装示意图所示连接,其中L1、L2、L3为相线,N为零线,切勿错接。安装完成后,合上后备保护器开关,检查工作状态是否正常。
● 取一根线将机箱接地端子和地线连接。
二、通信接口:产品可提供“485”(默认)、“网络”、“无线”三种通信方式分别对应“RS485”、“RJ45”、“SMA”三种接口:
“485”将“485+”“485-”分别接在设备主体的“A”“B”外引端子上(不可接反);
“网络”将“水晶头”接在设备主体的“RJ45座”上;
“无线”将配件中的“天线”接在设备主体的“SMA母头”上。
三、调试与测试
上电测试:在确保所有连接正确无误后,重新接通电源,观察模块箱是否正常运行。
功能测试:通过触摸屏进行功能测试,包括数据查看、门限设置、报警查看等,确保所有功能正常。
模拟测试:如有条件,可进行模拟雷电测试,观察模块箱是否能够正确响应并保护设备免受雷电损害。
定期检查各部件的连接状态、清洁触摸屏和检查电源防雷模块的工作状态,确保系统正常运行。如有任何疑问或需要技术支持,请联系我们的客服团队。
请勿在雷电天气进行安装和维修工作。
请勿随意拆卸或更改产品内部的部件和电路,以免影响系统性能或造成安全隐患。
请将产品安装在干燥、通风、无尘的环境中,避免阳光直射和潮湿。
请确保系统防雷模块与接地系统连接良好,以保证防雷效果。
请按照产品说明书的要求进行使用和维护。
感谢您选择我们的智能防雷监测模块箱!如有任何问题或建议,请随时与我们联系。
