■产品特色
●智能接地电阻测试仪测量范围0.01Ω～2000Ω
●三线、两线测量法，符合安规
●RS485传输方式
●接地监测适用于输电线路杆塔接地，公路设备接地，气象防雷接地，通讯基站接地，铁路设施接地等
咨询热线： 18928848650 ■产品介绍
接地电阻监测仪采用三线法或二线法测试接地电阻，采用平均值整流法测试接地电压，在线检测、实时监测。并通过串口服务器将RS485信号转换为网络信号，并可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。
智能接地监测仪由超大LCD显示，非常直观；可以通过其按键设置报警临界值，具有声光报警指示；可确保各钟场所接地电阻值实时在线监测的高精度、高稳定性、高可靠性。
接地在线检测仪用于输电线路杆塔接地，公路设备接地，气象防雷接地，通讯基站接地，铁路设施接地，建筑仓库接地，电气设备接地等。
■量程和精度
| 测量功能 | 量 程 | 精度 | 分辨率 |
| 接地电阻 | 0.01Ω～20Ω | ±2%rdg±3dgt (辅助接地电阻100Ω±5%，对地电压＜10V) | 0.01Ω |
| 0.1Ω～200Ω | 0.1Ω | ||
| 1Ω～2000Ω | 1Ω | ||
| 接地电压 | 0～600V AC | ±2%rdg±3dgt | 1V |
■产品用途
接地在线监测用于监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻。
■产品特点
● 非接触测量，不影响接地效果和设备的正常运行。
● 内置传感器与电路板，完全封闭，具有防防尘、耐高低温、防腐、阻燃。
● 使用超微晶磁芯，具有高精度、高稳定性和高可靠性。
● 电源与有线通信电路设计有雷电防护线路，产品工作更可靠。
■技术参数
| 名称 | 接地系统监测仪 |
| 型号 | LF JDJ |
| 规格 | 三级法、485 |
| 功 能 | 在线监测接地电阻、接地电压 |
| 电 源 | 标准：12V±1VDC、400mA Max. 选配：24V±1VDC |
| 测量方式 | 精密三线测量、简易两线测量 |
| 测量方法 | 接地电阻：额定电流变极法，测量电流11mA Max，128Hz； 对地电压：平均值整流 |
| 数据模式 | 平均值 |
| 显示模式 | 4位超大LCD显示 |
| 测量指示 | 测量中LCD倒计数指示 |
| LCD尺寸 | 128mm×75mm；显示域：124mm×67mm |
| 仪表尺寸 | 高宽厚：190mm×117mm×54mm |
| 测量时间 | 对地电压：约2次/秒；接地电阻：约30秒/次 |
| 测量次数 | 10000次以上 |
| 线路电压 | 测量对地电压：AC 600V以下测量 |
| 仪表接口 | 插拔式接线端子：9针端子座 |
| 通讯方式 | RS485(或选配RS232) |
| 换 档 | 自动换档 |
| 数据存储 | 400组，闪烁显示“FULL”符号表示存储已满 |
| 间隔时间 | 自动监测间隔时间设置范围：1～999小时 |
| 数据查阅 | 数据查阅功能：“READ”符号显示 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 功 耗 | 待机: 25mA Max |
| 测量：400mA Max | |
| 报警提示 | 声光报警 |
| 电源电压 | 当电源电压低于10V时，电源电压低符号显示，提醒更换电源。 |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 过载保护 | 测试接地接地电阻时：E-P、E-C各端口间AC 280V/3秒 |
| 绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |
| 电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
| 适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等级2、CAT Ⅲ 300V |

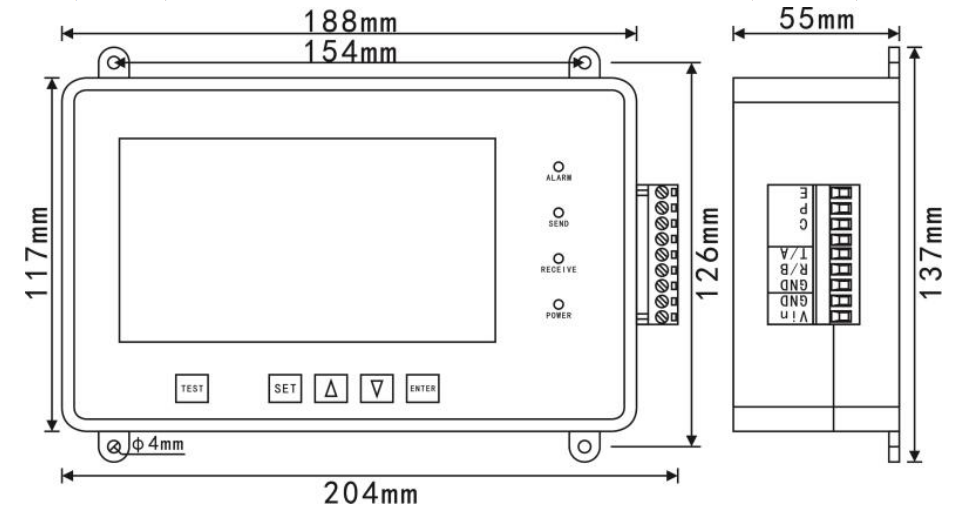

■结构尺寸

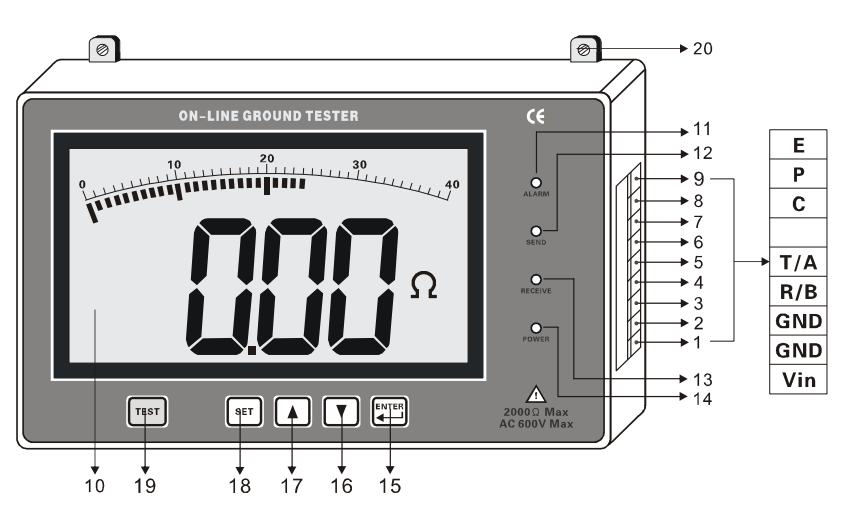

1、电源正接口(Vin)
2、电源地(GND)
3、通讯地(GND
4、RS232的R端/RS485的B端(R/B)
5、RS232的T端/RS485的A端(T/A)
6、预留备用端子(暂不使用)
7、C端(电流极)
8、P端(电压极)
9、E端(接地极)
10、液晶屏
11、报警指示灯(ALARM)
12、发送指示灯(SEND)
13、接收指示灯(RECEIVE)
14.、电源指示灯(POWER)
15、ENTER键
16.、向下键
17、向上键
18、SET键
19、TEST
20、安装孔
