■产品用途

自动重合闸电源保护器适用于交流50Hz或60Hz，额定电压220V或230V，可以根据需要选择不同型号的产品。当用电设备发生短路、过载、漏电、电压异常、人畜发生触电时，能自动快速断开电源，故障消除后自动重合闸恢复供电，无需人工合闸，保证用电设备正常供电使用。本产品主要适用于平安城市视频监控、光伏并网、无人值守简易机房、通讯基站、直放站、卫星地面接收站、微波转发站、户外一体化机柜、综合接入、专用设备机箱、气象遥测站、光端机以及交换机柜等重要室外和无人值守设备中。

■产品特点

●漏电保护：当线路发生超过规定漏电动作电流（30mA）时，保护器跳闸保护。

●短路保护：当供电电流大于或等于3倍额定电流，保护器在0.1秒内保护动作，保护器跳闸保护。

●过流保护：当供电电流大于或等于1.15倍额定电流并持续2秒钟以上，保护器跳闸保护。

●过压保护：当输入端电压大于275V或设定值时，保护器跳闸保护。

●欠压保护：当输入端电压小于130V或设定值时，保护器跳闸保护。

●断电时自动断开：线路断电时自动断开，重新来电后检测到供电正常则自动合闸通电。

●零火线接反保护：零火线接反时，本保护器不合闸或自动断开；本功能需要接地线才能使用。可以保护当零火线接反时外壳漏电的设备使人免于触电。

●零线断开保护：外部零线被断开或松动后，三相电压不平衡到一定值，保护器跳闸保护。

●合闸前故障检测：在合闸前自动检测供电线路电压、零火线接反、零线断开等，如存在此类故障，保护器拒绝合闸供电。

●故障报警：上述保护断开的同时，不同红色指示灯亮，指示相应的故障类型。

●防雷保护：两级复合防雷保护。

■技术参数

■安装说明

● 安装前必须切断电源，严禁带电操作。

● 将本产品安装在墙壁上或机箱内，电源接输入端，负载接输出端。要求安装在高度为1.7米以上，人不容易接触到的地方，且避免直接日晒或雨淋。

● 按安装示意图正确接线；上端为输入端，L接火线，N接零线，下端为输出端，L接火线，N接零线，PE接地线。

● 本产品有零火线接反保护功能，需要此功能需接地，不需要可不接。

● 打开电源开关，“运行”指示灯秒闪烁，“输出”指示灯长亮，此时本产品正常合闸；若此时任何红色指示灯亮，表明线路有相应的故障，应关掉电源开关，排除故障后，再打开电源开关。

●本产品可代替普通漏电开关，安装时不要与漏电开关同时使用。

■操作使用及指示灯说明

●本产品合闸供电时，“运行”指示灯亮状态秒闪烁，“输出”指示灯长亮。其他指示灯说明如下：

①　“电压”指示灯：长亮表示欠压，快闪烁表示过压；

②　“漏电”指示灯：长亮表示漏电，快闪烁表示零火线接反或零线供电异常；

③　“短路”指示灯：长亮表示过流，快闪烁表示短路；

● 连续三次合闸失败，本产品进入自锁状态，此时可以通过手动切断电源进行复位。

● 建议每个月按下试验按钮，检测本产品的性能。按下试验键后跳闸，“漏电”指示灯长亮，30秒后自动重合闸恢复供电，表明本产品性能良好。

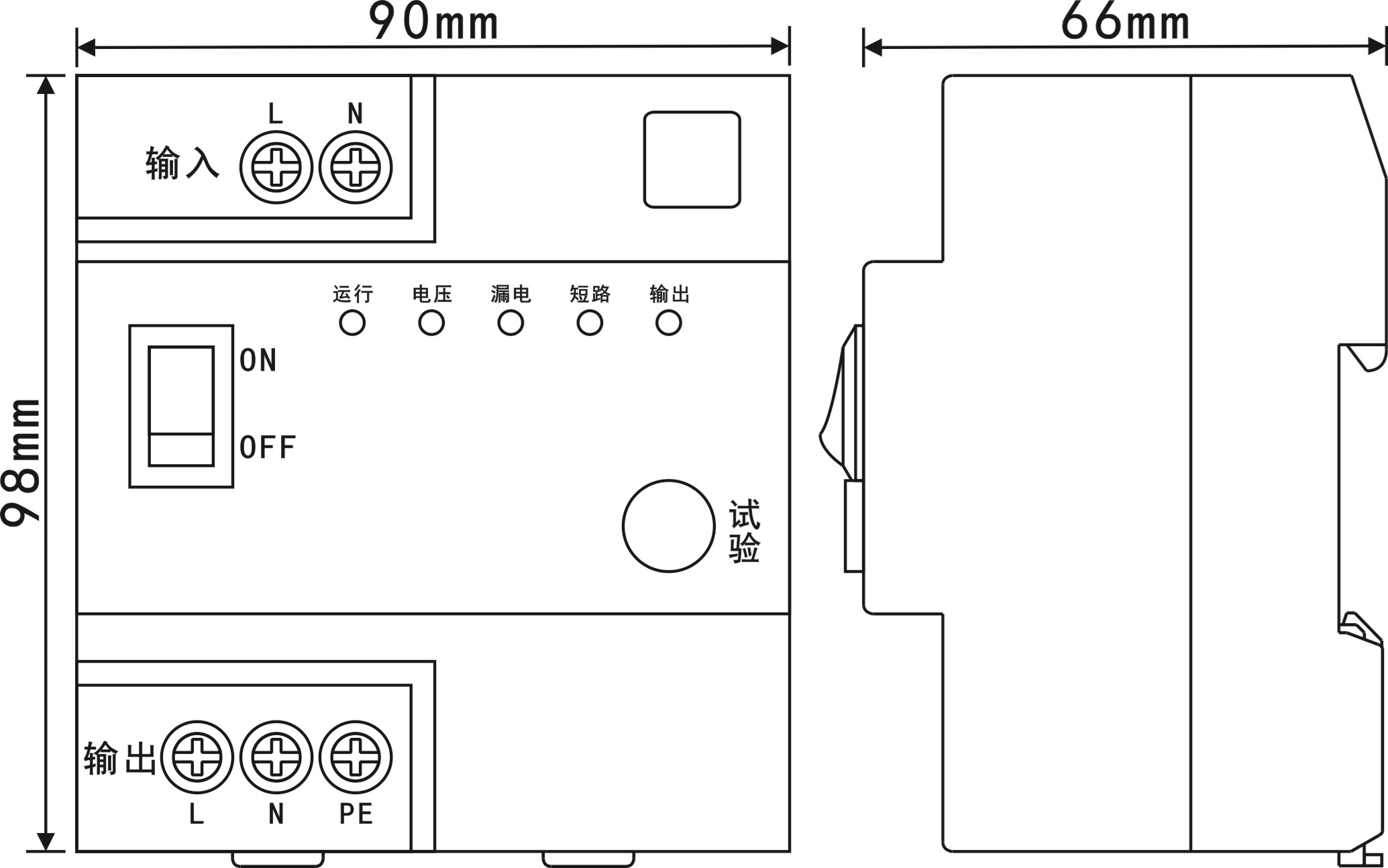

■产品尺寸图

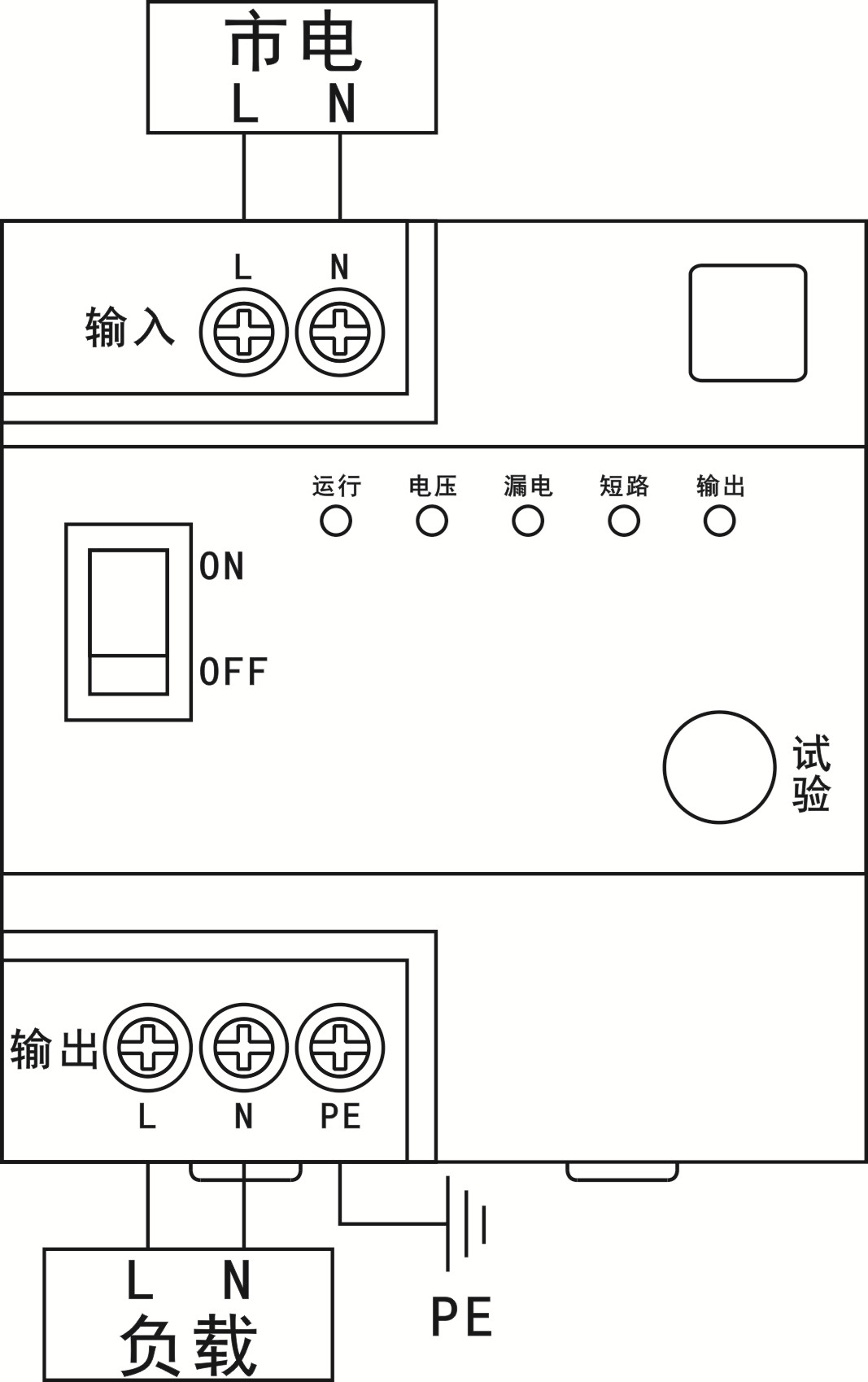

■安装示意图
