PCB板载式防雷器(40kA)

PCB板载式防雷器(40kA)

产品特点:

l  PCB防雷器是PCB电路板板载式设计,方便安装

l  节省人工、线材等成本

l  占用空间小,可立式、卧式的PCB板载防雷器

l  价格优势大,与常规产品功能一致


咨询热线: 18928848650
  • 产品详情

一、    概念:

l  板载式防雷器安装在交流/直流系统,线路输入、输出端

l  防止低压设备受到过压干扰,依据GB18802.1-2011、IEC61643-11标准的T2级电涌保护器

l  PCB板载浪涌保护器板载式设计,方便安装

l  40KA板载浪涌保护器作为第二级电源保护器使用

l  PCB抗浪涌保护器高雷电放电能力,ns级响应速度

l  双重热脱扣装置,提供可靠的保护,和信号提醒功能

l  当故障发生时,检测窗口由绿色变为红色

l  节省材料、安装成本

l  可订做单极更高电压级别

l  无功耗,可靠性高,寿命长

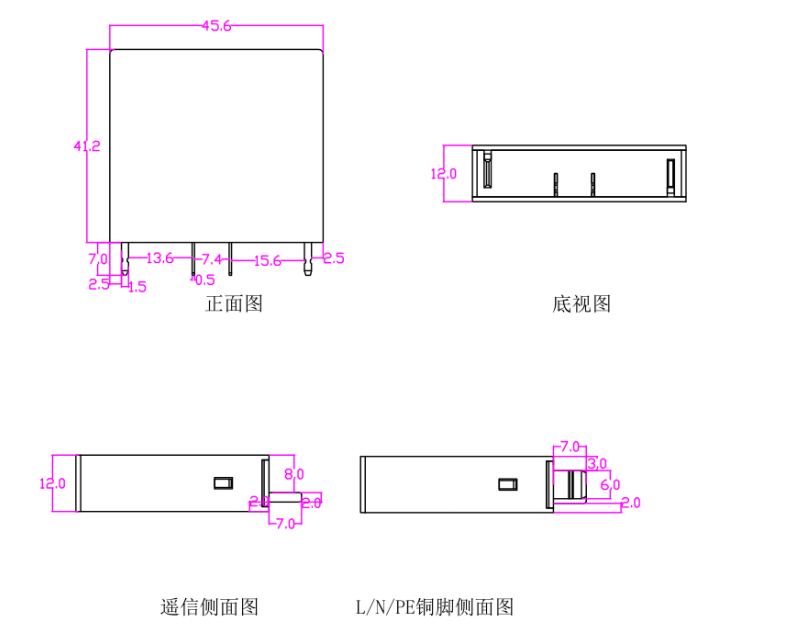

二、    产品尺寸图(单位:MM)

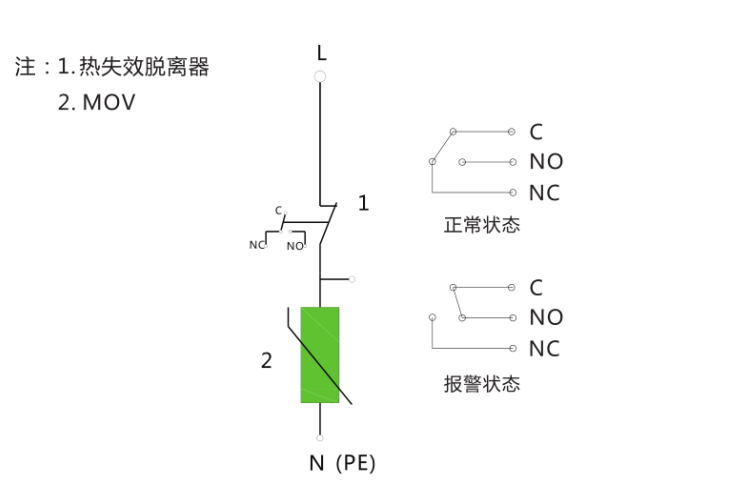

三、    基本电路图:



注:产品常规出厂,通讯接口为两个脚,是CNO脚,正常工作时,CNO脚常开,失效时CNO脚常闭。

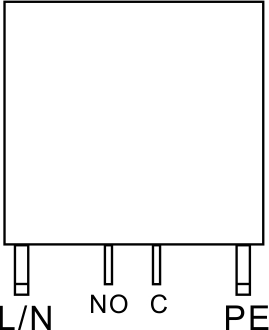

四、    接线方式



五、    测试依据

测试依据

GB 18802.1-2011 《低压配电系统的电涌保护器 第一部分:性能要求和试验方法》

IEC61643-11998-02《低压配电系统的电涌保护器(WPD)第一部分:性能要求和试验方法》

抽件依据

GB10111-88《利用随机数骰子进行随机抽样的方法》

六、技术参数

产品型号

最大持续运行电压(Uc

标称通流容量(In

最大通流容量(Imax

电压保护水平(Up

响应时间(tA

工作

温度

LF M40-P510

510VAC/670VDC

20kA

40kA

1.9 kV

25ns

-40~+80

LF M40-P460

460VAC/615VDC

20kA

40kA

1.7 kV

25ns

LF M40-P420

420VAC/560VDC

20kA

40kA

1.6kV

25ns

LF M40-P385

385VAC/505VDC

20kA

40kA

1.5kV

25ns

LF M40-P320

320VAC/415VDC

20kA

40kA

1.25kV

25ns

LF M40-P300

300VAC/385VDC

20kA

40kA

1.2kV

25ns

LF M40-P275

275VAC/350VDC

20kA

40kA

1.1 kV

25ns

LF M40-P75

75VAC/100VDC

20kA

40kA

0.4 kV

25ns

LF M40-P60

60VAC/85VDC

20kA

40kA

0.36 kV

25ns
