一.概述

雷害是影响电网运行安全主要因素之一，因雷击导致的配电线路跳闸故障在总配网故障中所占的比例超过 60%。一旦受到雷击损坏，会直接影响到电网的安全可靠运行，且造成不可预料的严重后果。同时由于避雷器数量大、分布广，带来了巨大的日常运维、停电检修、故障处理的人力和经济压力，为此我公司特开发出输电线路避雷器物联网监测系统，应用于配电、输电、变电避雷器的工况监测。

本监测系统通过对输电线路避雷器的雷电流全参数、全电流、三次谐波电流、陡度、冲击能量Qrs、冲击次数等全面监测，并拥有智能GPS雷击定位，方便快速定位雷击位置，且能克服温湿度、污秽等因素的干扰影响，可有效准确的监测避雷器的运行工况状态。

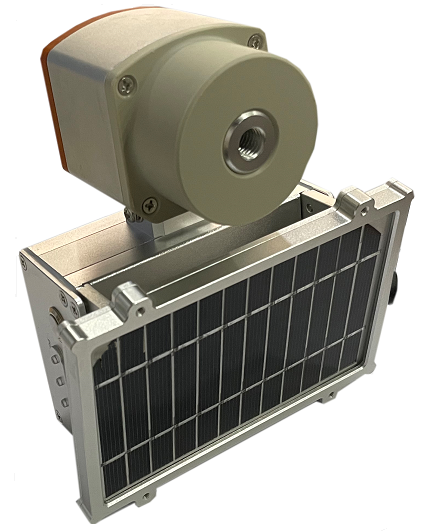

产品图片

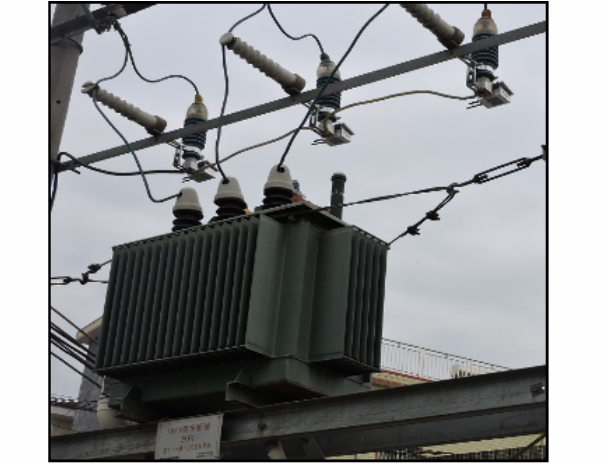

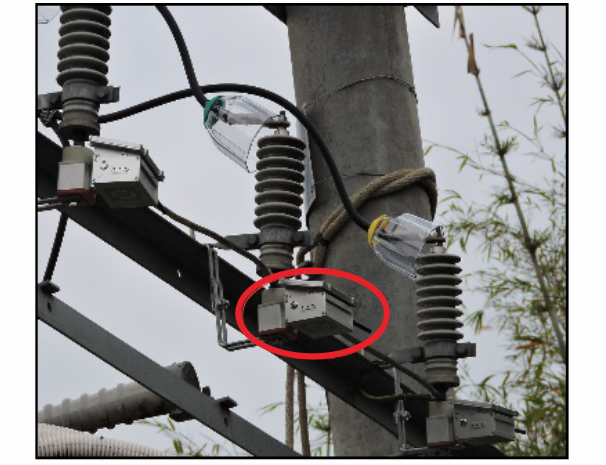

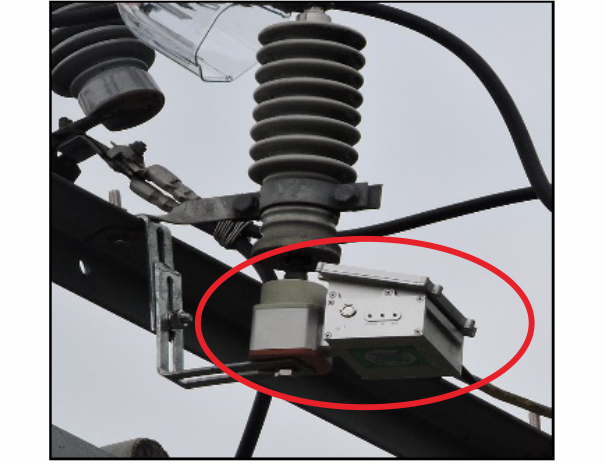

    产品实用图片

二.产品特点

1.雷电检测：对雷电流全参数的检测：波峰、极性、发生时间、时长、陡度、冲击能量Qrs、波头、半峰值时间等参数进行实时监测。

2.漏流监测：对避雷器全电流，三次谐波电流进行实时监测

3.冲击监测：

(1) 可准确识别雷电冲击和电网冲击，防止多重雷重复计数；

(2) 不同类型电网波动冲击的计数能力（冲击发生时间、冲击时长、电流峰值）

4.状态监测：根据雷电流检测、漏电流检测、冲击检测等功能组合，通过多参数判据，对避雷器

的工况进行有效预测和判断。　　　　

5.自身诊断：

(1) 安装前的电量充足与否的自我检测

(2) 使用中电量高低的自身检测，并上传至云平台

(3) 产品自身状态正常与否的心跳包检测

6.自动校时：各个单元的时间校正。

7.自动复位：断电不丢失数据，可自复位。

8. 故障定位：具有GPS定位功能，安装后可自动定位，准确判断故障位置（可选配）。

9.智能双工：可远程对各单元中阈值、预警值、报警值、通讯次数等参数进行设置。

10.便于安装：装前环境自监测，确保产品使用；旋接避雷器底端即可；体积轻巧。

11.无源无线：无需电源，具有电量预警、充电监测，具有NB、4G、LORA多种无线通讯方式。

三.雷电智能监测系统的技术指标

1、设计依据

(1) T/CAS 418—2020 《线路用避雷器在线监测装置》

(2) GB/T 11032 《交流无间隙金属氧化物避雷器》

2、工作环境

3、监测参数

4、供电电源

6V 1.5W太阳能供电，电池2000maH，在无光照情况下可支撑连续供电60天，太阳能电池板使用寿命不小于8年

5、通讯参数

四.电力系统输电线路避雷器物联网监测系统

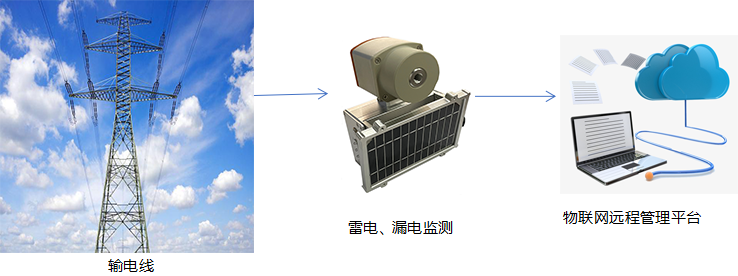

1.系统框图

2.系统用途

(1)避雷器状态检测：正常、劣化、损坏。

(2)雷电参数监测：雷电流与电压的峰值、时间、波形、能量、极性、次数。

(3)漏电流监测：漏电流、阻性电流监测，并计算避雷器漏电流谐波。

(4)远程管理：数据显示分析、 设备报警、远程设置、软件更新。

(5)避雷器在线监测预警：设备劣化警示、设备维护报警。

(6)应用方向：电力系统输电线路高压避雷器

五.物联网平台功能介绍—电力系统输电线路高压避雷器在线监测平台

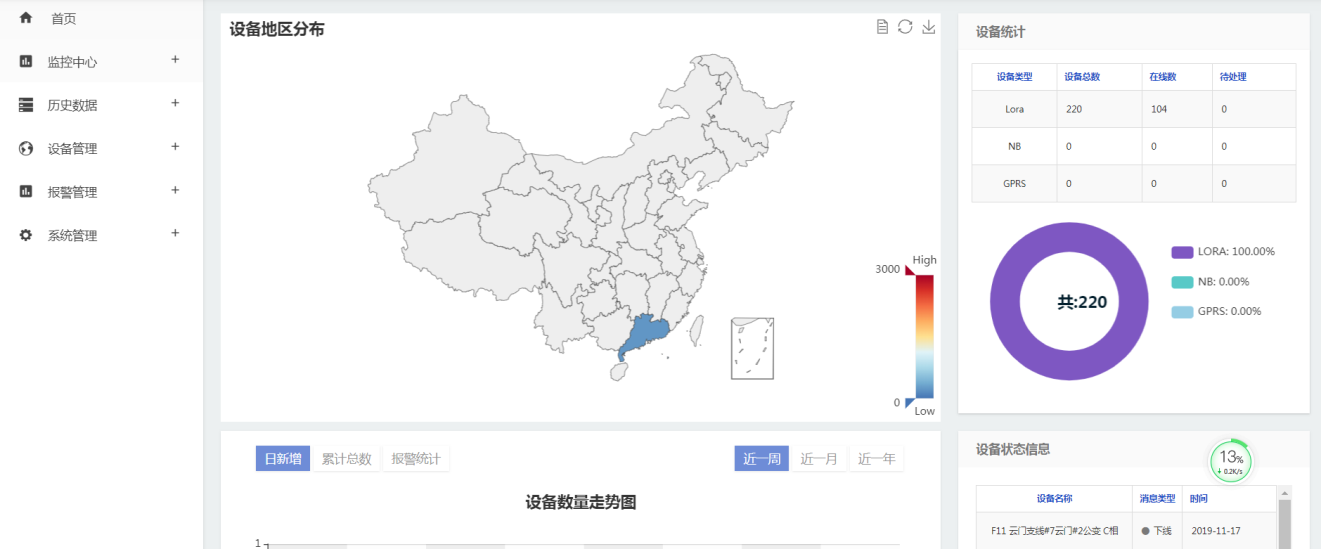

1、监控大屏

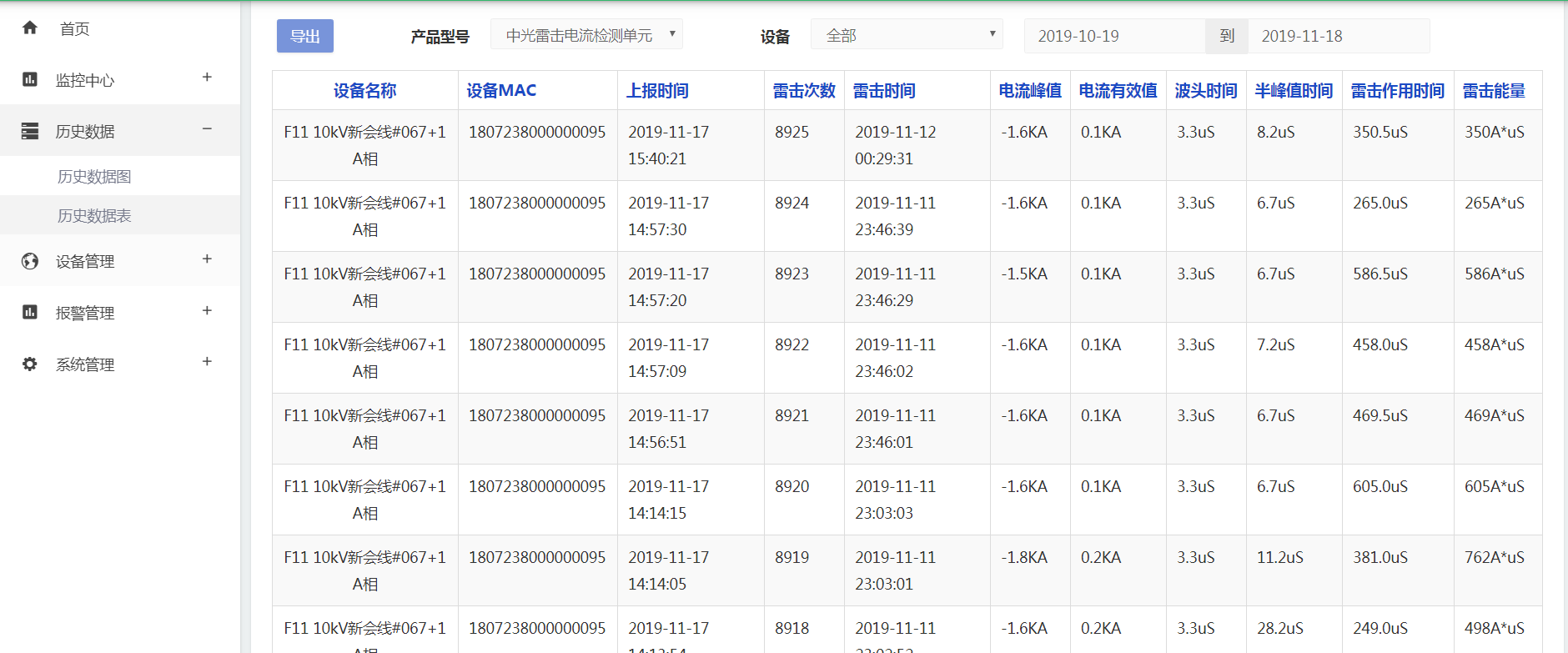

2、数据显示分析

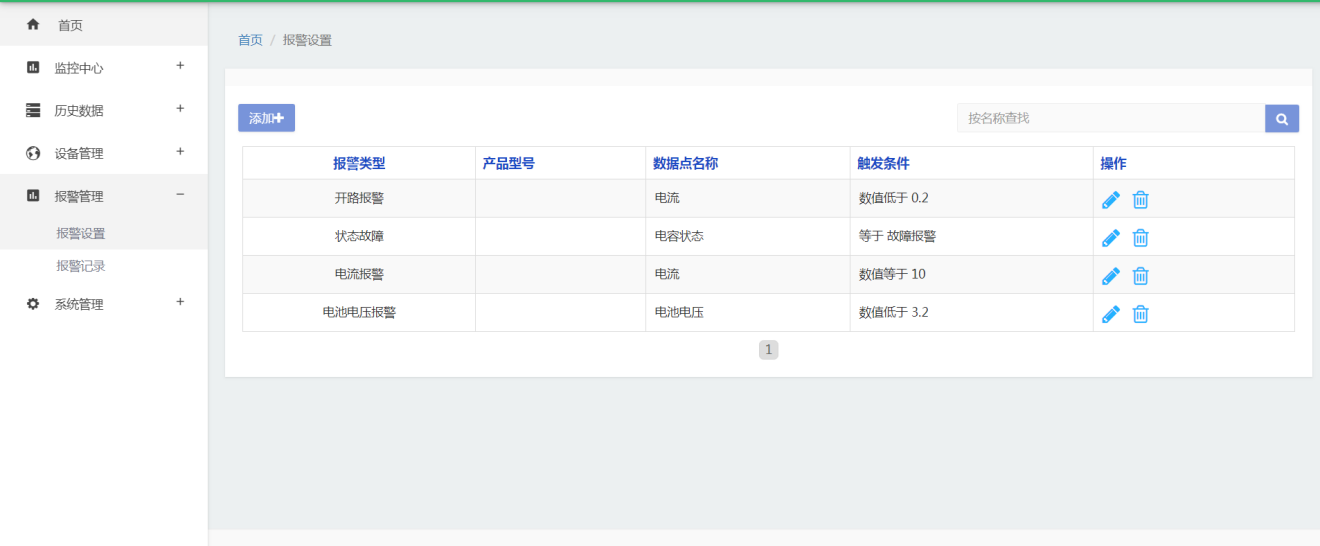

3、报警管理
