风光互补LED路灯系统防雷设计方案

         当下，全国各省越来越多的地方开始在无电区、海边、旅游景点等标志性区域安装这种风光互补LED路灯，在实现节省能源、环保的情况下，对设备日常的维护、保养也是一笔不少的费用，其中雷电流入侵设备，致使设备无法工作，需要维护、甚至更换设备，可见在设备端安装感应雷电源防雷器的重要性。
         需要对设备进行防雷防护，就要分析设备的特性：选择600W的风光互补发电系统，常规为400W、12VDC风力发电机，240W、30VDC的太阳能板，风光互补路灯控制器，12VDC蓄电池，12VDC- 65W- LED路灯，风光互补LED系统是通过风力发电机、太阳能板进行发电，通过风光互补控制器进行控制，将电源传输至LED路灯或者蓄电池；如此一分析，配置明确，线路分明了，就可以配置感应雷防雷器了。

       1、在风光互补控制器的风力发电机、太阳能板发电的输入端分别安装一个电源防雷器LF M40/48，防止此两线路过来的感应雷击坏设备。

       2、在LED路灯灯具处安装一个电源防雷器LF M20/48，防止线路过来的感应雷击坏LED灯具。

       3、产品主要技术参数：

型号	LF M10/48	LF M20/48	LF M40/48	LF M60/48
最大连续运行电压Uc	75VDC	75VDC	75VDC	75VDC
标称放电电流(8/20µs) In	5KA	10KA	20KA	30KA
最大放电电流(8/20µs) Imax	10KA	20KA	40KA	60KA
保护级别(In时) Up	≤400V	≤600V	≤800V	≤1000V
响应时间tA	≤25ns
指示窗口	绿色正常/红色失效
维护功能	可插拔
遥信接点*	11，13常闭、12，13常开
接线方式	并联
工作温区	-40℃~+80℃
接线规格	2.5mm2~25mm2
遥信端口接线规格	0.5mm2~1.5mm2
外壳材料	阻燃塑料
外壳防护等级	IP20
尺寸	2开关位(宽36mm)
安装支架	35mm电气导轨

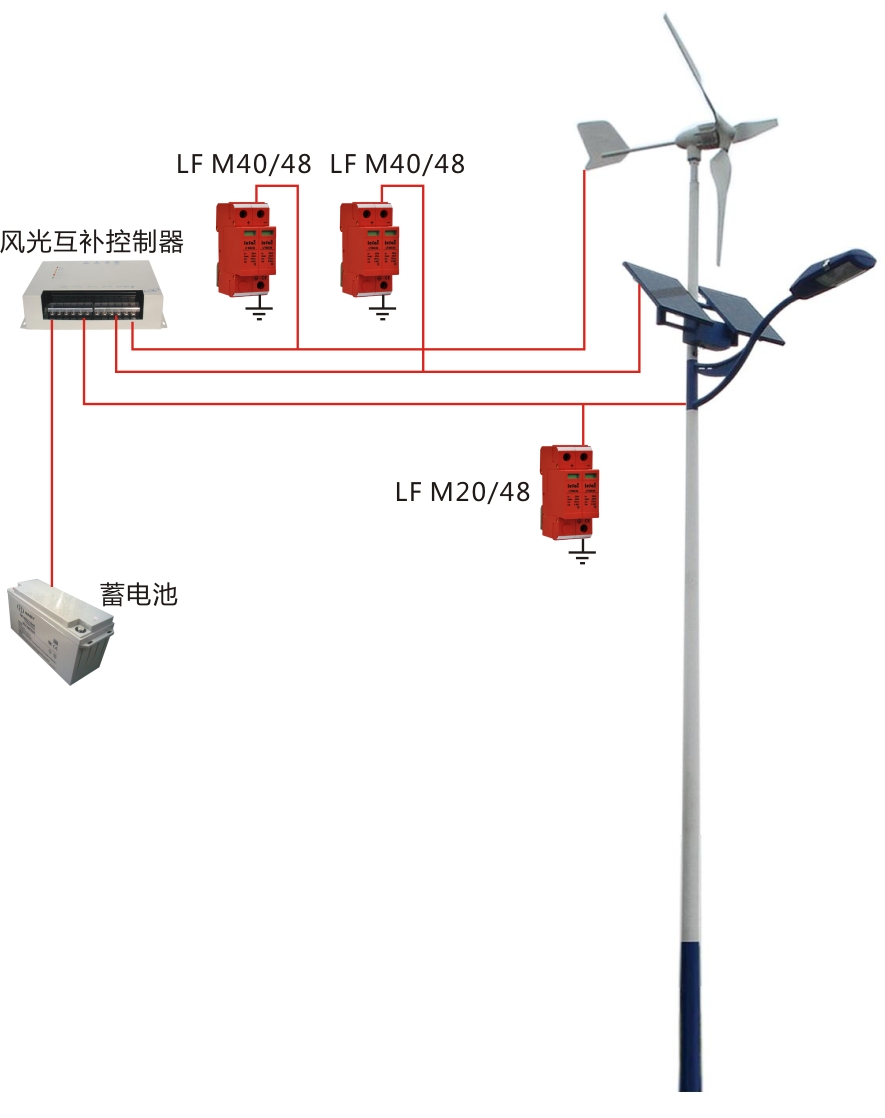

     4、 电源防雷器防雷防护系统图：
