第一部分 设计依据
1．设计依据
建筑物防雷设计规范 GB50057-2010
建筑物电子信息系统防雷技术规范 GB50343-2012
建筑物防雷—防雷装置保护、级别的选择 IEC61024-1-1
质量管理体系认证 ISO9001：2000
民用建筑电气设计规范 JGJ/T16-92
2．方案设计理念
现在各个国家都在大力开发新能源产品、项目，但只是开发还远不足够，要能够生产出不但可以用上新能源产品开发出来的资源，还能够更加节约资源的产品，才是王道。所以电动汽车为将成为其中新能源的一个产业。为了推进这一事情的发展，各个国家都出台了形式多样的扶持政策，在中国，这更是汽车工业崛起的大好机遇，因此电动汽车的普及是大势所趋。
电动汽车如果越来越多，那我们走在半路上没有电了，怎么办呢？那就必须要随时随地的，都有一个电动汽车充电站了。充电站承担着为电动汽车动力提供动力能源的使命，所以充电站的各个环节的保护工作都必须要做好，比喻防雷。
充电站的终端就是交流充电桩、直流充电桩、所以以充电桩为终点，按照国家规范要求，在电源方面要实现三级电源防雷防护，将残压降至1.5KV以内；信号方面，在各个数据采集、计费收费、监控安防等设备端安装相应的防雷器。
第二部分雷电防护措施1．方案设计范围电源系统、数据采集系统、监控安防系统的防雷防护。
2．方案设计目标 将充电桩处的残压降至1.5KV以内；保障数据采集系统、监控安防系统、能够正常传输数据，免受雷电流的入侵而损坏设备。
3．充电站电源系统防雷设计a.电源第一级防雷
在低压开关柜总电源处并联安装一套雷舫LF M25G/4型三相电源防雷器，作为充电站电源的第一级电源防雷保护。产品技术参数：
| 型 号 | LF M25G/4 |
| 最大持续运行电压(VAC) | 255 |
| 标称通流容量In(kA, 8/20µs) | 25 |
| 雷电冲击电流limp(kA, 10/350µs) | 25 |
| 短路电流耐受能力（KA） | 6 |
| 额定断开续流能力（A） | 500 |
| 保护水平(kV) | 2.0 |
| 最大后备熔丝（A） | 160 |
| 响应时间(ns) | <100 |
| 工作温度(℃) | -40～+80 |
b.电源第二级防雷
防雷是按照一个循序渐进的过程，所以需要在低压分配电箱处安装一个第二级电源防雷器，使雷电残压降到一个更加合理的范围。
具体措施：
在低压分配电箱处并联前装一套雷舫LF M40/4型三相电源防雷模块，做为机房电源的第二级防雷保护。产品技术参数：
| 型 号 | LF M40/4 |
| 标称通流容量In(kA, 8/20µs) | 20 |
| 最大通流容量Imax(kA, 8/20µs) | 40 |
| 保护水平(kV) | 1.8 |
| 最大连续工作电压(VAC) | 385 |
| 响应时间(ns) | <25 |
| 最大后备熔丝（A) | 32 |
| 工作温度(℃) | -40～+80 |
c.电源第三级防雷
虽然充电站已经安装了第一级、第二级的防雷器，但是当较大雷电流进入时，前二级防雷器可将绝大部分雷电流由地线泄放，而剩余的雷电残压还是相当高，并末达到国家要求标准1.5KV以内，还存在感应雷电流损坏设备的可能，需要在直流充电桩、交流充电桩电源进线前端安装第三级电源防雷器。
具体措施：
在直流充电桩、交流充电桩电源进线前端安装一套雷舫LF M20/2型电源防雷器，做为电源的第三级防雷保护。产品技术参数：
| 型 号 | LF M20/4 |
| 标称通流容量In(kA, 8/20µs) | 10 |
| 最大通流容量Imax(kA, 8/20µs) | 20 |
| 保护水平(kV) | 1.15 |
| 最大连续工作电压(VAC) | 275 |
| 响应时间(ns) | <25 |
| 最大后备熔丝（A) | 16 |
| 工作温度(℃) | -40～+80 |
机房电源系统防雷安装示意图：
4．数据采集、监控安防系统防雷设计 充电站数据采集大多采购网络信号进行传输数据；监控安防设备由视频、信号、电源等多种线路；因此数据采集、监控均应在相应的线路上进行设防。
具体措施：
充电桩数据采集，由监控机房网络交换机进行汇集，在机房网络交换机输入端安装一个雷舫LF RJ45-NET/20型串联电源防雷器。产品技术参数：
| 型 号 | LF RJ45-NET/20 |
| 标称通流容量In(A, 8/20µs) | 250 |
| 最大通流容量Imax(A, 8/20µs) | 500 |
| 接口类型 | RJ45 |
| 额定工作电压(V) | 24 |
| 保护水平(V) | 100 |
| 传输速率(Mbps) | 155 |
| 响应时间(ns) | <1 |
| 插入损耗(dB) | 0.2 |
| 保护路数 | 20路 |
| 工作温度(℃) | -40～+80 |
充电桩网络输出接口处安装一个雷舫LF RJ45-NET型串联电源防雷器。产品技术参数：
| 型 号 | LF RJ45-NET |
| 标称通流容量In(A, 8/20µs) | 250 |
| 最大通流容量Imax(A, 8/20µs) | 500 |
| 接口类型 | RJ45 |
| 额定工作电压(V) | 24 |
| 保护水平(V) | 100 |
| 传输速率(Mbps) | 155 |
| 响应时间(ns) | <1 |
| 插入损耗(dB) | 0.2 |
| 工作温度(℃) | -40～+80 |
监控摄像机通过同轴视频信号线进行传输，所以在DVR视频接入端安装雷舫LF BNC-VIDEO/20型视频信号防雷器。产品技术参数：
| 型 号 | LF BNC-VIDEO/20 |
| 标称通流容量In(kA, 8/20µs) | 5 |
| 最大通流容量Imax(kA, 8/20µs) | 10 |
| 接口类型 | BNC |
| 额定工作电压(V) | 5 |
| 最大持续运行电压（V） | 8 |
| 保护水平(V) | 250 |
| 最大数据传输速率（Mbit/s） | 16 |
| 响应时间(ns) | <1 |
| 带宽MHz | 300 |
| 保护路数 | 20路 |
| 工作温度(℃) | -40～+80 |
球机RS485控制线由监控机房进行统一控制，所以在RS485控制信号线接入端安装一个雷舫LF RS485型信号防雷器。产品技术参数：
| 型 号 | LF RS485 |
| 标称通流容量In(kA, 8/20µs) | 5 |
| 最大通流容量Imax(kA, 8/20µs) | 10 |
| 保护水平(V) | 65 |
| 额定工作电压(V) | 24 |
| 响应时间(ns) | <25 |
| 工作温度(℃) | -40～+80 |
室外枪机由视频线、电源线进行工作，需要在枪机进线前端安装一套雷舫LF CCTV-2型集视频、电源线合二为一的防雷器。产品技术参数：
| 型号 | LF CCTV-2 |
| 保护线路 | 220V电源线路 | 24V电源线路 | 12V电源线路 | 视频线路 |
| 标称电压 Un（V） | 220 | 24 | 12 | 5 |
| 最大持续运行电压 Uc（V） | 275 | 26.8 | 15 | 8 |
| 标称放电电流(8/20μs) In（KA） | 5 | 5 | 5 | 5 |
| 最大放电电流(8/20μs) Imax（KA） | 10 | 10 | 10 | 10 |
| 电压保护级别 Up | ≤1 | ≤100 | ≤65V | ≤250V |
| 响应时间 Ta（ns） | ≤25 | ≤25 | ≤25 | ≤1 |
| 接口形式 | 工业压接端子 | 工业压接端子 | 工业压接端子 | BNC |
| 安装方式 | 螺丝紧固 |
| 外壳材料 | 硬质黑色铝合金 GB2408-96 V-0级 |
| 测试依据 | IEC 61643-21；GB 18802.21 |
| 工作温区 | -40℃··+80℃ |
室外球机由视频线、电源、控制线进行工作，需要在枪机进线前端安装一套雷舫LF CCTV-3型集视频、电源、控制线合三为一的防雷器。产品技术参数：
| 型号 | LF CCTV-3 |
| 保护线路 | 220V电源线路 | 24V电源线路 | 12V电源线路 | 视频线路 | 控制线路 |
| 标称电压 Un（V） | 220 | 24 | 12 | 5 | 24 |
| 最大持续运行电压 Uc（V） | 275 | 26.8 | 15 | 8 | 26.8 |
| 标称放电电流(8/20μs) In（KA） | 5 | 5 | 5 | 5 | 5 |
| 最大放电电流(8/20μs) Imax（KA） | 10 | 10 | 10 | 10 | 10 |
| 电压保护级别 Up | ≤1KV | ≤100V | ≤65V | ≤250V | ≤200V |
| 响应时间 Ta（ns） | ≤25 | ≤25 | ≤25 | ≤1 | ≤1 |
| 接口形式 | 工业压接端子 | 工业压接端子 | 工业压接端子 | BNC | 工业压接端子 |
| 安装方式 | 螺丝紧固 |
| 外壳材料 | 硬质黑色铝合金 GB2408-96 V-0级 |
| 测试依据 | IEC 61643-21；GB 18802.21 |
| 工作温区 | -40℃··+80℃ |

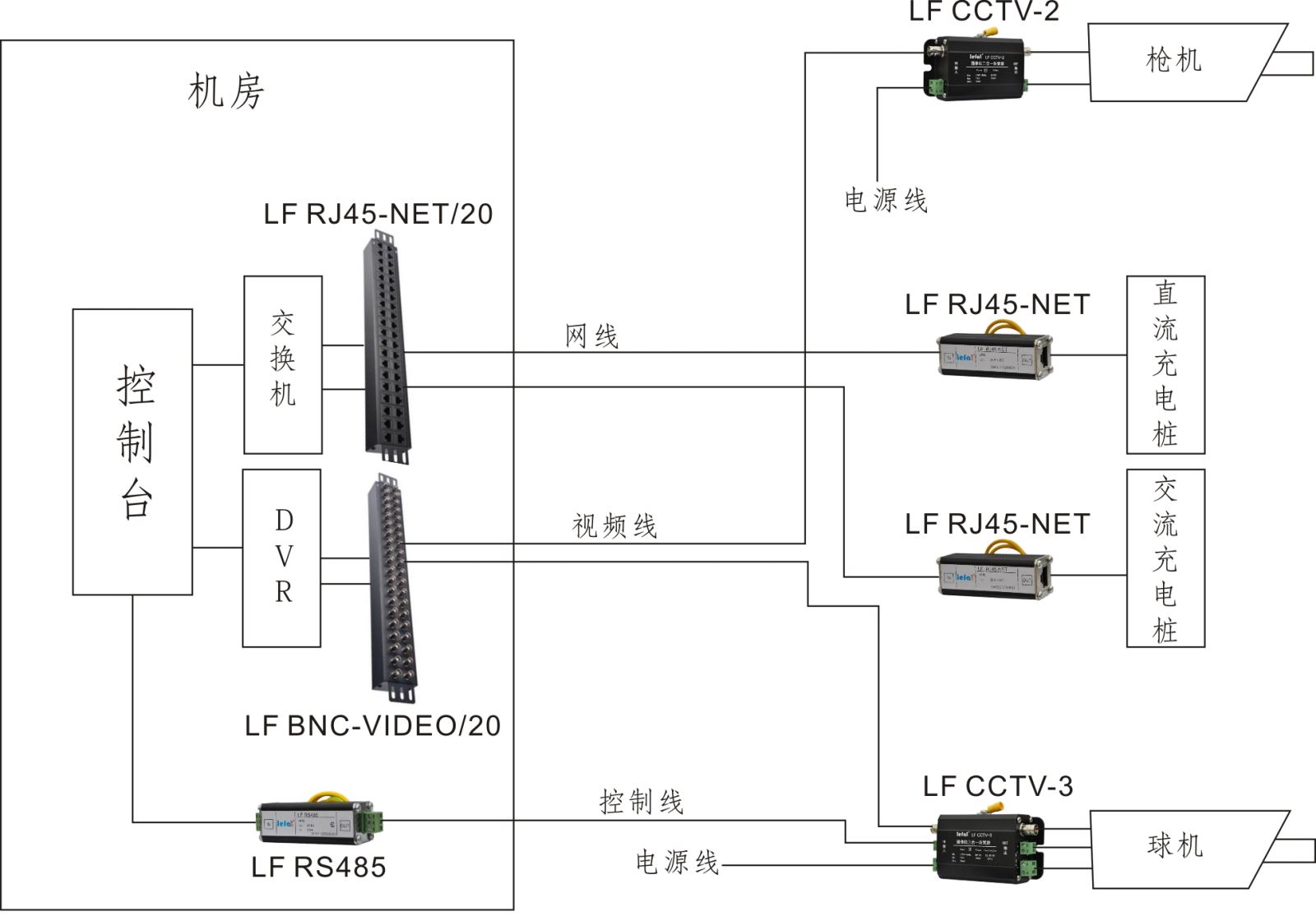

数据采集、监控安防系统防雷安装示意图：
.png)
