■产品特色
●作为T2级，第二级SPD防雷器防电涌保护使用
●优质元器件通过TUV、UL等国际认证
●内置过热断路装置，安全可靠
●产品电压可选，从220V至1000VAC
咨询热线： 18928848650 ■ 产品用途

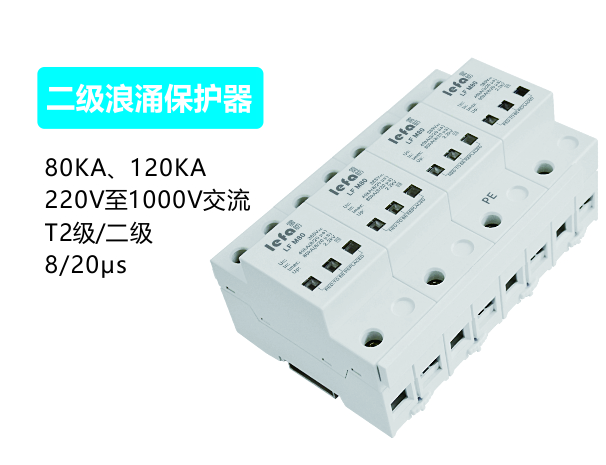

80kA、120kA二级浪涌保护器广泛用于光伏电站、充电站、住宅楼、移动通信基站、电信机房、工业厂矿等总电源系统，如各种配电站、配电房、配电柜、交直流配电屏、箱变以及其它各种重要且易遭受雷击的设备。
■产品特点
●作为低压电源系统第二级电源防雷器使用
●高放电能力，无功耗，可靠性高，寿命长的二级浪涌保护器
●内置过热断路装置，安全可靠
●35mm 导轨安装，标准模块化设计
●适用于不同电网制式，保护更全面
■技术参数
| 产品型号 | 规格 | 工作电压（Un） | 最大持续运行电压（Uc） | 标称通流容量（In） | 最大通流容量（Imax） | 电压保护水平(Up) | 响应时间 （tA） | 工作 温度 |
| LF M120/2 | 2P、36mm | 220V | 385V | 60kA | 120kA | 2.2kV | 25ns | -40℃ ～+80℃ |
| LF M120/1+NPE | 1P+N、36mm | 220V | 385V/255V | 60kA | 120kA | 2.2kV | 25ns/100ns | |
| LF M120/4 | 4P、36mm | 380V | 385V | 60kA | 120kA | 2.2kV | 25ns | |
| LF M120/3+NPE | 3P+N、36mm | 380V | 385V/255V | 60kA | 120kA | 2.2kV | 25ns/100ns | |
| LF M80/2 | 2P、36mm | 220V | 385V | 40kA | 80kA | 2.0kV | 25ns | -40℃ ～+80℃ |
| LF M80/1+NPE | 1P+N、36mm | 220V | 385V/255V | 40kA | 80kA | 2.0kV | 25ns/100ns | |
| LF M80/4 | 4P、36mm | 380V | 385V | 40kA | 80kA | 2.0kV | 25ns | |
| LF M80/3+NPE | 3P+N、36mm | 380V | 385V/255V | 40kA | 80kA | 2.0kV | 25ns/100ns |
■安装说明
●安装前必须切断电源，严禁带电操作。
●建议在电涌保护器前端串联熔断器或断路器。
●安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为中线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
●带遥信电涌保护器，左1、中间2、右3，1与2为常开、2与3为常闭、2为公共点。
●SPD浪涌保护器在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。
●并联式二级防雷器应并联安装（也可采用凯文接线方式），一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。

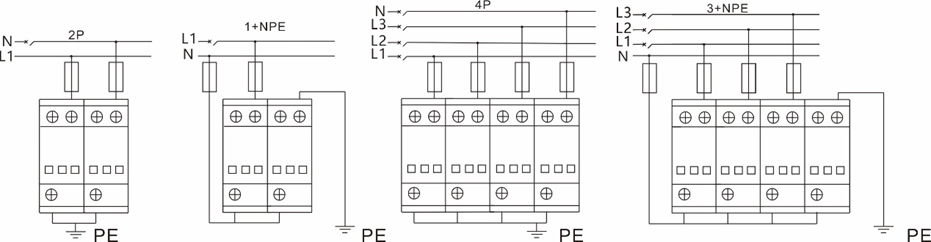

■安装示意图
■尺寸示意图
