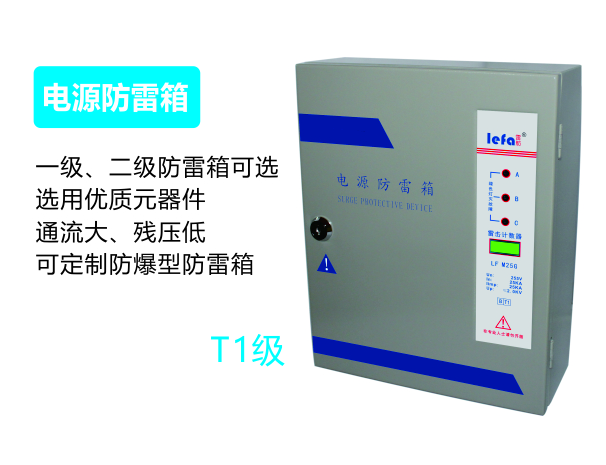

■产品特色
●第一级，第二级电源防雷箱
●选用优质元器件，通流容量大
●可定制防爆型电源防雷箱
●产品可适用于各种配电系统
咨询热线： 18928848650 ■产品用途
电源防雷箱适用于各种电源系统（如UPS电源、机房电源等）的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
■产品特点
● 三相电源防雷箱放电电流大，残压低。
● 使用范围广，ns级响应速度。
● 铁路电源防雷箱核心元件采用国际知名品牌，性能优越，使用寿命长。
● 内部设有温控、限流电路，彻底避免火灾发生。
● 节能、环保，安装简单、方便，无须特殊维护。
■产品参数
| 型号 | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 雷电冲 击电流 Iimp(kA, 10/350μs) | 电压保 护水平 Up(kV) | 应用 等级 | 响应 时间 tA(ns) | 额定工作电压Un(VAC) | 最大持续工作电压 Uc(VAC) | 工作 温度 (℃) |
| LF M25G | 25 | -- | 25 | 2.0 | 第一级 | ≤100 | 380 | 255 | -40 ～ +85 |
| LF M120/4 | 60 | 120 | -- | 2.5 | 第一级 | ≤25 | 380 | 385 | |
| LF M80/4 | 40 | 80 | -- | 2.2 | 第二级 | ≤25 | 380 | 385 | |
| LF M40/4 | 20 | 40 | -- | 1.8 | 第二级 | ≤25 | 380 | 385 | |
| LF M40/2 | 20 | 40 | -- | 1.8 | 第二级 | ≤25 | 220 | 385 |
■安装说明
● 智能防雷箱安装前必须切断电源，严禁带电操作。
● 电源避雷箱可悬挂在墙上或水平放置。
● 安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。
● 安装地线时，应串过雷电计数器线圈后，再连接PE端。
● 连接线应采用不小于标准要求的多股铜线，且要求短、粗、直。
● 非专业人员请勿拆卸。请联系电源防雷箱厂家

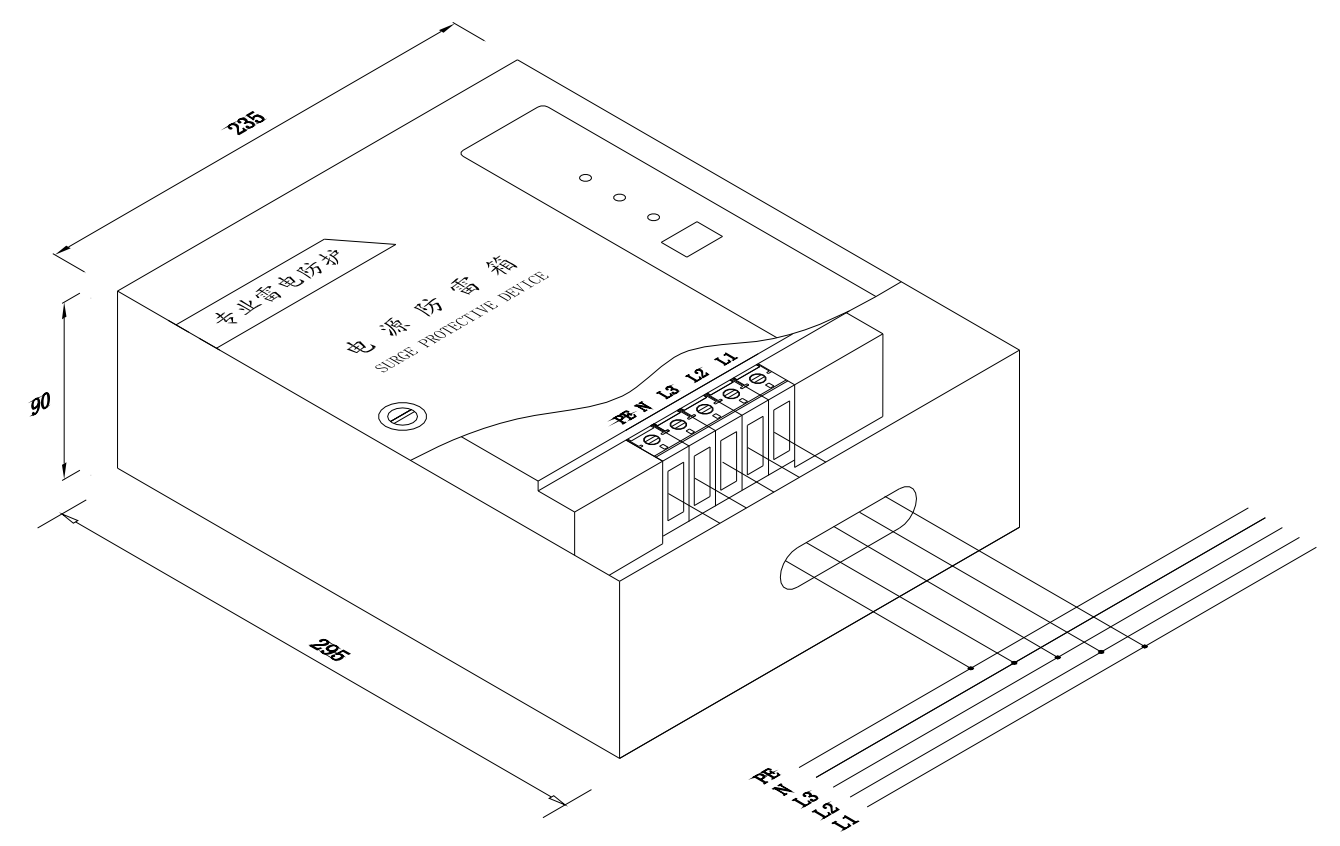

■产品示意图
