控制信号防雷器(超薄9mm)

控制信号防雷器(超薄9mm)

产品特色:

l  超薄型、导轨式设计,方便安装

l  产品插入损耗低,不影响正常通信

l  防雷效果好,最大可达10KA防雷能力

l  适用于各种工业控制信号,还可订做其它规格、参数、用途产品

咨询热线: 18928848650
  • 产品详情

■产品用途

控制信号防雷器主要用于沿低压控制信号线路侵入设备的雷电(过电压)防护,广泛应用于金融系统、电信系统、交通运输系统、石化工控系统,如各种数据传输线、监控控制线路、仪表仪器信号线路等。

■产品特点

● 信号避雷器放电电流大,采用多级保护。

● 内置快速半导体保护器件,响应速度快,残压低。

● 信号防雷器内核心元件采用国际知名品牌,性能优越。

● 节能、环保,安装简便,适用于各种标准接口类型。

● 插入损耗低,确保线路畅通。

● 驻波系数小,工作频率范围宽。

■技术参数

型号

规格

接口

类型

额定

工作

电压

Un(V)

最大持

续工作

电压

Uc(V)

电压保护水平

Upx-x

(V,1.2/50μs)

传输

特性

标称放

电电流

In(kA,

8/20μs)

最大放

电电流

Imax(kA,

8/20μs)

响应

时间

tA(ns)

插入

损耗

(dB)

LF XM-12

插拔导轨式12V9mm

接线端子

12

15

30

10Mbps

5

10

1

0.2

LF XM-24

插拔导轨式24V9mm

接线端子

24

30

60

■安装说明

● 信号防雷模块为串联连接方式。

● 信号避雷器请选择与被保护设备接口类型相同的产品。

●信号避雷应与被保护设备的工作电压相匹配。

● 防雷器上的A、B为信号的两极。

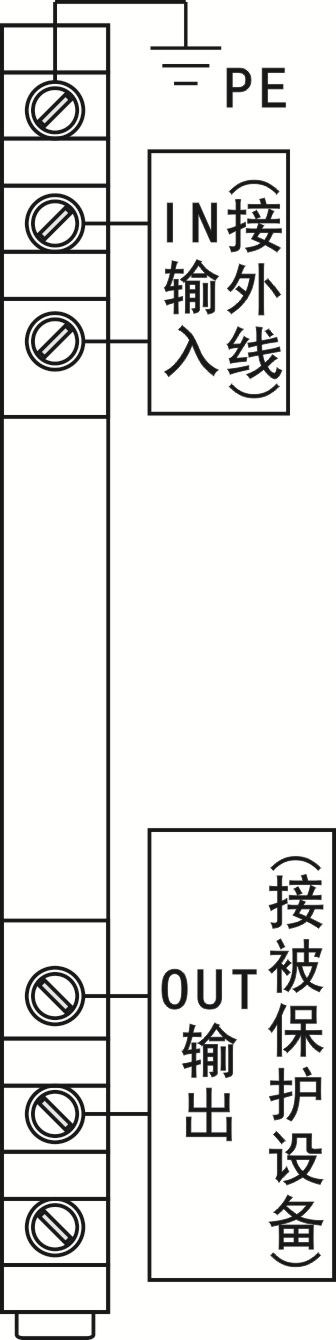

● 安装时请根据安装示意图所示连接,其中IN为输入,OUT为输出,PE为地线。输入端接外线,输出端与被保护设备的输入端相连接,切勿接错。

● 数据信号避雷器的PE线必须与防雷系统的地线可靠连接,连接线要求短、粗、直。

● 数据信号避雷器在使用期间,应定期检测,如果出现故障,应及时维修或更换,以确保设备安全。

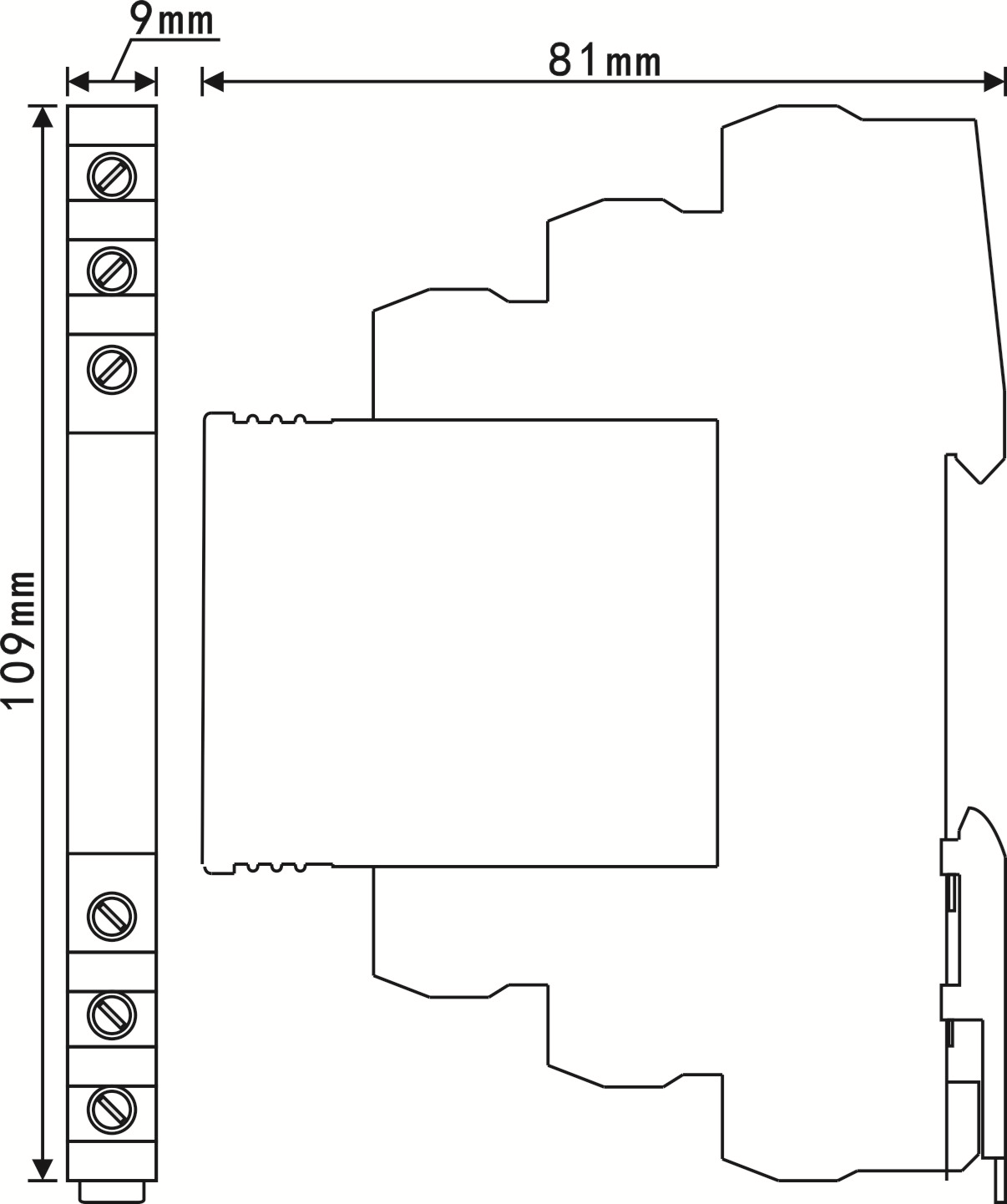

■产品尺寸图                ■安装示意图
